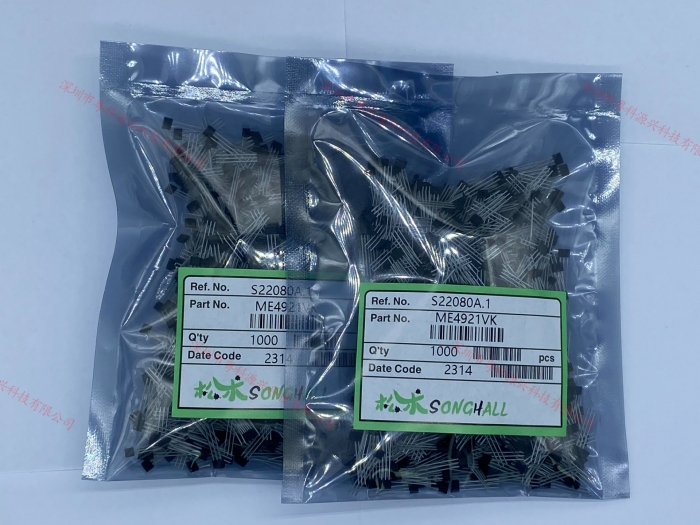

可替代英飞凌TLE4921台产松术ME4921齿轮转速检测霍尔效应传感器IC元件

可替代英飞凌TLE4921台产松术ME4921齿轮转速检测霍尔效应传感器IC元件
浏览量:1050 上传更新:2019-04-25
可替代英飞凌TLE4921台产松术ME4921齿轮转速检测霍尔效应传感器IC元件

可替代英飞凌TLE4921台产松术ME4921齿轮转速检测霍尔效应传感器IC元件

差分霍尔效应传感器ME4921在温度和对称阈值范围内具有很高的灵敏度和出色的稳定性,以实现稳定的占空比。 ME4921特别适用于铁磁齿轮的转速检测和定时应用,例如防抱死制动系统,变速器,曲轴等。集成电路(基于霍尔效应)提供数字信号输出,其频率与旋转速度。与其他旋转传感器不同,差分霍尔IC不受传感器有效气隙内的径向振动影响,并且不需要外部信号处理。 差分霍尔传感器IC通过测量磁场的差分磁通密度来检测铁磁和永磁体结构的运动和位置。为了检测铁磁性物体,磁场必须由反向偏置的永久磁铁(附在IC封装的背面未标记侧的磁铁的南极或北极)提供。使用外部电容器,通过具有低截止频率的有源高通滤波器。这导致输出切换到 经过时间常数后的偏置模式。时间常数由外部电容器确定。滤波避免了施密特触发器输入的老化和温度影响,并消除了设备和磁偏置。TLE 4921-3U可用于在恶劣环境下检测齿轮的旋转。齿轮上的颠簸和波动不会影响输出信号。此外,ME4921可以在两线制和三线制下工作。输出在逻辑上兼容高/低电平开启和关闭。ME4921包括电源参考电压,一对间距为2.5 mm的霍尔探头,差分放大器,用于失调补偿的滤波器,施密特触发器和集电极开路输出。 ME4921设计为具有广泛的应用程序参数变化。可以检测高达±80 mT的差分场,而不会影响开关性能。预感应场可以来自磁性南极或北极,因此高达500 mT或更高的场强不会影响开关点。改进的温度补偿可在整个温度范围内提供出色的灵敏度和准确性。最终,优化的压电补偿和集成的动态失调补偿可轻松制造并消除磁体失调。根据ISO-TR 7637和DIN 40839,在输入/电源(引脚1)上提供了保护,以防止过压和反极性,并防止过载(例如负载突降)。输出(引脚2)具有防止电压峰值的保护。和电干扰。


ME4921特征•先进的性能 •高灵敏度 •对称阈值 •高压电电阻 •降低功耗 •可以进行南北极预感应 •交流耦合 •数字输出信号 •两线和三线配置 •温度范围大 •较大的气隙 •截止频率低 •过压保护 •防止极性反接 •防止电干扰的输出保护
