APS12200，APS12210和APS12230：高温精密霍尔效应锁存器

美国ALLEGRO型号APS12200，APS12210和APS12230是三线平面霍尔效应传感器集成电路（IC），具有扩展的AEC-Q100认证，是高达175°C结温的高温工作的理想选择。此外，APS12200 / APS12210/APS12230还包括许多专为最大化系统稳健性而设计的功能，例如反向电池保护，输出电流限制器，过压和EMC保护。

单芯片芯片包括：稳压器，霍尔板，小信号放大器，斩波稳定器，施密特触发器和短路保护开漏输出。一个足够强度的南极会打开输出; 需要一个足够强度的北极来关闭输出。这些器件包括所有引脚的板载瞬态保护，允许直接从车辆电池或稳压器运行，电源电压范围为2.8至24 V.

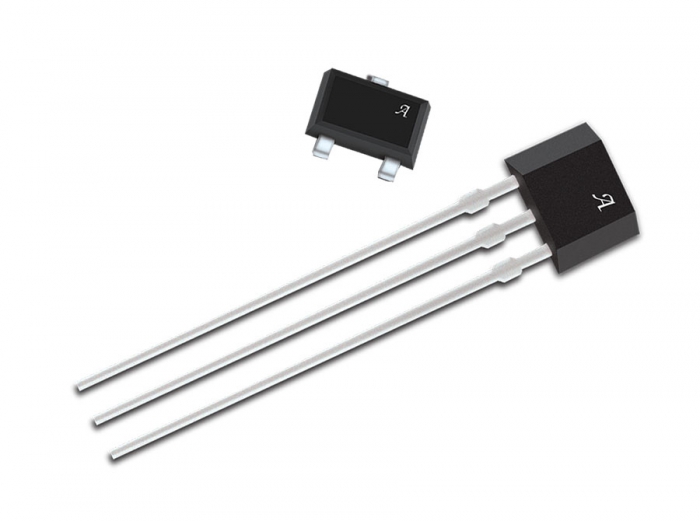

两种封装形式提供通孔或表面安装选择。封装类型LH是改进的3引脚SOT23W表面贴装封装，而UA是用于通孔安装的三引脚超小型SIP。两种封装均不含铅（Pb）且符合RoHS标准，采用100％无光泽镀锡引线框架。

主要特点

• 对称锁存开关点

• 汽车级坚固性和容错性

• 扩展AEC-Q100资格

• 反向电池和40 V负载突降保护

• 工作温度范围为-40°C至175°C结温

• 高EMC抗扰度，±12 kV HBM ESD

• 输出短路和过压保护

• 卓越的温度稳定性

• 抵抗身体压力

• 采用非稳压电源供电，2.8至24 V

• 斩波器稳定

• 固态可靠性

• 行业标准封装和引脚分布

• APS12200LLHALT APS12200LLHALX APS12200LUAA APS12210LLHALT APS12210LLHALX APS12210LUAA APS12230LLHALT APS12230LLHALX APS12230LUAA
