美国ALLEGRO型号A1232方向传感器双极性霍尔元件

美国ALLEGRO型号A1232:具有TPOS的超灵敏霍尔效应速度和方向传感器

A1232是一款高灵敏度,温度稳定的磁传感器件,非常适用于恶劣汽车和工业环境中基于环形磁铁的速度和方向系统。它包含两个双极霍尔效应开关,精确排列1.63 mm。因此,当与适当的环形磁铁设计接口时,开关输出是正交的。内部逻辑处理生成的数字信号,以获得在设备输出,OUTPUT A和OUTPUT B处显示的速度和方向信息。

A1232专为要求苛刻的高性能电机换向应用而设计。霍尔元件以光刻方式对准,优于1μm。准确定位两个霍尔元件消除了在细间距应用中遇到的主要制造障碍。A1232还具有真正的上电状态(TPOS),能够检测何时处于滞后带,超出B OP,或者在通电时低于B RP。由于错过启动边缘,这提供了减小的角度精度误差。

Allegro的装配后工厂编程为两个开关提供灵敏,对称的开关点。极低漂移放大器保持这种对称性。快板®专利,高频斩波稳定技术取消在每个信道的偏移量和允许在内部比较器的输入增加信噪比。这样可以在整个工作温度和电压范围内以及业界领先的抖动性能下稳定工作。

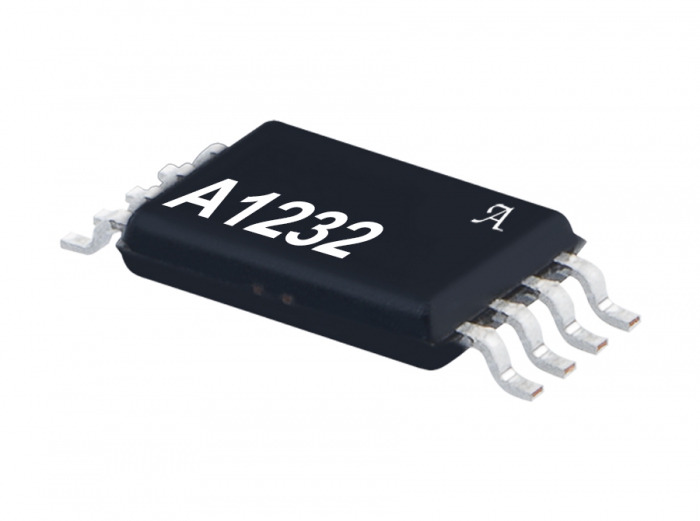

片上稳压器提供宽工作电压范围。A1232采用塑料8引脚表面贴装TSSOP(LE)封装。这种鸥翼式封装经过优化,适用于-40°C至150°C的扩展温度范围。它不含铅(Pb)且符合RoHS标准,采用100%雾锡电镀引线框架。

主要特点

  • 感应环形磁铁的速度和方向

  • 两个匹配的双极霍尔效应开关在单个基板上

  • 真正的上电状态(TPOS):识别上电时的滞后区域

  • 卓越的温度稳定性

  • 内部稳压器,工作电压为3.3至24 V.

  • 对称的高灵敏度开关点

  • 汽车级

  • 固态可靠性

  • 集成ESD二极管

  • 坚固的EMC保护结构

  • 短路保护输出

  • 反向电池保护

  • -40°C至+ 150°C的工作范围

  • A1232LLETR-T
