美国ALLEGRO型号APS11700，APS11760：平面/垂直微功率霍尔效应开关

APS11700 /11760系列微功率霍尔效应开关为Allegro的APS11000 / 060系列霍尔效应开关增加了自动电源管理功能，平均电源电流低至6μA。它们坚固耐用，可在恶劣的汽车和工业环境中使用电池或不受管制的电源供电。电源管理在后台进行，对主机系统是透明的，使其成为现有霍尔效应开关的直接升级或机械微动开关或簧片开关的固态替代。APS11760器件具有垂直霍尔效应传感元件，该元件对平行于IC封装面的磁通量敏感，模仿普通簧片开关的平面内灵敏度。

这些IC符合AEC-Q100 0级标准。它们可承受高达40V的电压，结温可高达165°C。此外，它们还具有内部保护，可防止过压，反向电池，抛负载，输出短路，高达±11kV的人体模型ESD以及其他常见的汽车EMC条件。

APS11700 /11760器件预先配置了您选择的磁灵敏度，阈值和极性。还可选择高电平有效或低电平有效输出，以便于集成到电子子系统中。

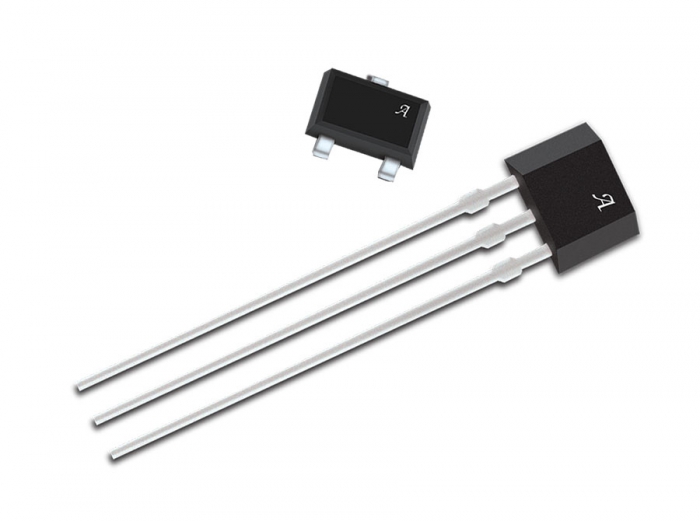

两种封装形式提供通孔或表面安装选择。封装类型LH是改进的3引脚SOT23W表面贴装封装，而封装类型UA是3引脚超小型SIP，用于通孔安装。两种封装均不含铅（Pb），采用100％无光泽镀锡引线框架。

主要特点

• 微型开关/簧片开关的固态升级

• 超低功耗

• 平面或垂直霍尔效应传感

• 3.3至24 V操作; 高达40V绝对最大值

• 汽车级坚固性和容错性

• AEC-Q100 0级资格

• 工作在-40°C至165°C结温

• 防止过压，抛负载，反向电池，输出短路和其他EMC应力

• 可选择的磁阈值和全极或单极激活

• 开漏输出，可选择输出极性

• APS11700LLHALT-0PL     APS11700LLHALX-0PL   APS11700LUAA-0PL    APS11760LLHALT-0PL APS11760LLHALT-0SL      APS11760LLHALX-0PL   APS11760LLHALX-0SL   APS11760LUAA-0PL
