美国ALLEGRO型号A1308,A1309线性位置传感器霍尔元件

美国ALLEGRO型号A1308,A1309线性位置传感器霍尔元件
浏览量:693 上传更新:2019-04-26
美国ALLEGRO型号A1308,A1309线性位置传感器霍尔元件

美国ALLEGRO型号A1308和A1309:具有模拟输出的线性霍尔效应传感器IC,提供微型,薄型表面贴装和SIP封装

线性输出霍尔效应传感器的新应用,例如位移和角位置,需要更高的精度和更小的封装尺寸。Allegro A1308和A1309线性霍尔效应传感器IC专为满足这两个要求而设计。这些温度稳定器件有表面贴装和通孔封装两种。

通过生产线末端优化增强每个设备的准确性。每个器件都具有非易失性存储器,可优化器件灵敏度和特定应用或电路的静态电压输出(QVO:没有磁场时的输出)。通过在Allegro线路末端测试中编程灵敏度和QVO的温度系数,A1308和A1309优化的性能在整个工作温度范围内得以保持。

这些比率式霍尔效应传感器IC提供的电压输出与施加的磁场成比例。静态电压输出调整为电源电压的50%左右。

这些线性器件的特性使其成为要求高精度的汽车和工业应用的理想选择,并且可在-40°C至150°C的扩展温度范围内工作。

每个BiCMOS单片电路都集成了霍尔元件,温度补偿电路,以降低霍尔元件的固有灵敏度漂移,小信号高增益放大器,钳位低阻抗输出级和专有的动态偏移消除技术。

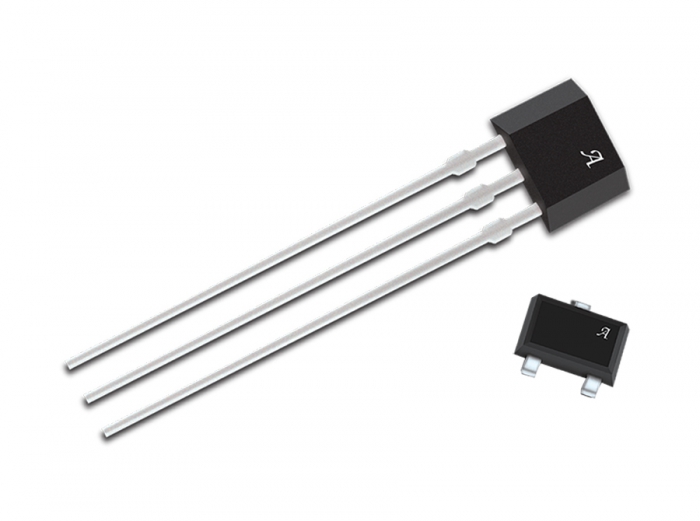

A1308和A1309传感器IC有两种封装形式。LH是一款SOT-23W型微型薄型封装,适用于表面贴装应用。UA是一款3引脚超小型单列直插式封装(SIP),用于通孔安装。两种封装均不含铅(Pb),采用100%雾锡电镀引脚框架。

主要特点

  • 5 V电源操作

  • 在Allegro™上编程的QVO温度系数可提高精度

  • 微型包装选项

  • 高带宽,低噪声模拟输出

  • 高速斩波方案可最大限度地降低工作温度范围内的QVO漂移

  • 温度稳定的静态电压输出和灵敏度

  • 温度循环后的精确可恢复性

  • 输出电压钳位提供短路诊断功能

  • 欠压锁定(UVLO)

  • 宽环境温度范围:-40°C至150°C

  • 免受机械压力

  • 针对严格的汽车应用提高EMC性能

  • A1308KUATN-1-TA1308KUATN-2-TA1308KUATN-3-TA1308KUATN-5-TA1308LLHLT-05-T

  • A1308LLHLT-1-TA1308LLHLT-2-TA1308LLHLT-3-TA1308LLHLT-3-TA1308LLHLX-05-T

  • A1308LLHLX-1-TA1308LLHLX-2-TA1308LLHLX-3-TA1308LLHLX-5-TA1309LLHLT-9-T

  • A1309LLHLT-RP9-TA1309LLHLX-9-TA1309LLHLX-RP9-T
