美国型号A1342：具有高级诊断功能的可编程线性霍尔IC，适用于安全关键应用
A1342器件是一款高精度，可编程霍尔效应线性传感器集成电路（IC），具有开漏输出，适用于汽车和非汽车应用。A1342的信号路径通过外部编程提供灵活性，允许从输入磁信号生成精确且定制的输出。
A1342是一种特别可配置且强大的解决方案，适用于要求最苛刻的线性现场传感器应用。BiCMOS单片IC集成了霍尔传感元件，精密温度补偿电路，可降低霍尔元件的固有灵敏度和失调漂移，小信号高增益放大器，专有动态偏移消除电路，高级输出线性化电路，以及高级诊断。A1342提供无与伦比的客户可编程选项。
A1342的一个关键特性是能够为非线性输入磁场产生高线性度的器件输出。为实现这一目标，该器件具有16段客户可编程线性化，其中每个段都应用了独特的线性化系数因子。线性化系数存储在EEPROM中的查找表中。
A1342有两个可配置的输出选项：SENT或PWM。除SAEJ2716外，A1342还包括两个额外的专有SENT选项：SSENT和ASENT。这两种协议都可以在一条SENT线路上配置多达四台设备的总线配置，从而降低系统成本。SSENT提供对连接到同一线路的传感器的顺序访问。SSENT提供了一种非常低的开销方法，可以最大化此SENT线路上的传感器带宽，从而最大限度地降低对系统性能的影响。ASENT提供对公共SENT线路上所有传感器的随机访问。两种协议都允许同一线路上的各个传感器进入诊断模式，而其他传感器继续响应查询，从而实现最高的诊断覆盖率，同时保持传感器解决方案的100％可用性。

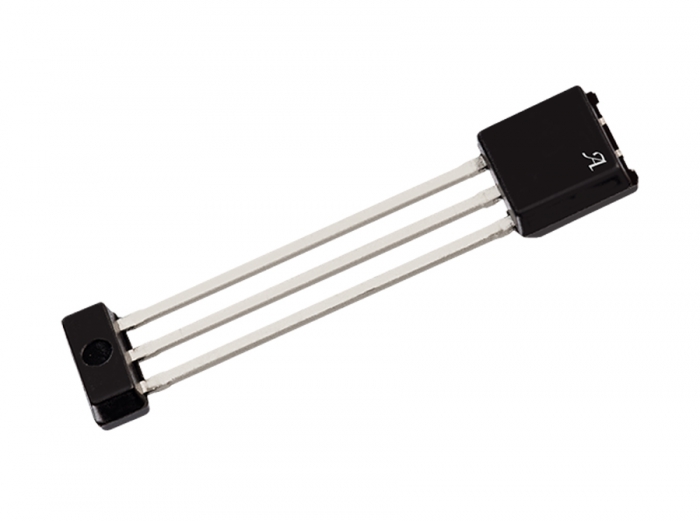

A1342采用通孔，无铅（Pb）3引脚SIP封装（UC后缀），采用100％雾锡电镀引脚框架。
高速模拟，A / D转换器（ADC）和数字架构，为速度敏感型应用提供用户可选带宽
4相斩波稳定，可最大限度地减小温度范围内的失调漂移
16位，高更新速率ADC
汽车AEC-Q100合格
在整个寿命期间和温度变化范围内具有出色的稳定
工厂配置使用多段温度补偿，在整个工作温度范围内提供平坦的基线
客户可配置1级和2级灵敏度以及跨温度范围的1阶偏移补偿
集成反馈线圈可补偿整个产品寿命期间的漂移
广泛的操作灵活性，满足任何应用：
输入范围最高可达±1500 G
轨到负轨偏移可配置性
高精度，全输出范围高和低钳位
集成线性化允许灵活的输出波形转换和非线性磁输入的补偿
集成电容器具有极强的ESD性能和增强的EMC性能
先进的诊断功能，使系统级ASIL更加合规
过压或欠压
过温
磁场超出范围检测
断线检测
通过内部磁线圈的主动前端刺激进行全数据路径验证; 该方法验证所有相关的晶体管以进行器件操作
逻辑内置自测（LBIST）按需验证数字子系统
大型可配置故障监视器套件提供系统级故障检测，包括：
灵活的输出协议，具有高达12位的分辨率和可配置的错误通知
数字开漏输出允许灵活的输出电压电平
PWM（脉冲宽度调制）输出，具有诊断输出模式，用于识别故障状况
SENT（单边半字节传输）兼容输出，可配置报告错误条件和其他诊断信息
专有的快速SENT可提供更高的数据速率，以支持高带宽应用
作为SSENT（顺序SENT）和ASENT（可寻址SENT）的设备共享SENT协议允许用户在同一输出线上连接多达四个设备，以加快通信速度。
通过可编程的下降时间可配置性增强EMC调优
集成EEPROM可实现高水平的可配置性和产品可追溯性
客户保留区域允许板载存储唯一的批次和日期代码信息
具有单错误校正和双错误检测（SECDED）功能的强大EEPROM
集成电荷泵允许在应用程序编程，无需在编程期间向器件提供高电压
A1342LUCLU-TASEK-1342-SUBKIT-T ASEK-1342-T-KIT
