honeywell霍尼韦尔SS513GT双极锁存霍尔开关IC

honeywell霍尼韦尔SS513GT双极锁存霍尔开关IC
浏览量:467 上传更新:2019-04-26
honeywell霍尼韦尔SS513GT双极锁存霍尔开关IC

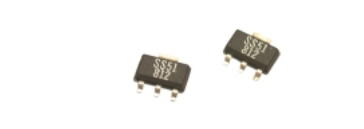

SS5系列霍尔效应位置传感器由永磁体或电磁铁的磁场操作。小型SOT89型封装表面安装在PC板和柔性电路上。 SS5采用行业标准的“鸥翼”设计,使其不易受“焊料桥接”的影响,并允许增加电路板密度。 SS5系列封装可以容纳比SS1更大的IC,并允许四针设计集成电路旨在提供-40至+ 150°C的整个温度范围内的可预测性能。可提供双极,单极和锁定磁性元件。 SS5具有与行业标准SOT-89相同的占位面积和引脚排列。它将取代霍尼韦尔SS1系列和其他供应商的任何等效SOT-89传感器,只需最少的设计更改或不更改。板载稳压可在4.5至24 VDC(SS51T)或3.8至30 VDC(SS500)的整个电源电压范围内提供极其稳定的运行。电流消耗在40°C时最大为10 mA,在室温及以上时通常为7mA或更低。 SS5传感器能够连续提供20 mA的灌电流输出,可承受最高20 mA(SS51T)或最大50 mA(SS500)的临时电流。它们可以在大多数应用中使用现有的电源,并且可以直接与许多电子元件连接而无需缓冲或补偿电路。 SS5系列传感器采用卷带包装,适用于大批量自动拾放设备。每个卷轴包含1,000个传感器。 MICRO SWITCH提供用于操作霍尔效应传感器的条形和环形磁铁。条形磁铁可以操作任何霍尔效应传感器。环形磁铁在外径上被磁化,具有交替的北极和南极。它们对双极传感器和转速测量特别有用。

特点与优势

•宽温度和电压范围,适用于设计灵活性和恶劣(汽车)环境。

•温度补偿了低成本磁铁(SS500)的一致运行。

•SS5封装可抵抗热应力和机械应力。

•SS5配置文件低于其他SOT-89封装。这允许客户减少总差距。

•行业标准“鸥翼”“焊接桥”。允许增加电路板密度。

•双极,单极和闭锁磁性元件。

•低高斯版本可用于高精度或宽间隙应用。

•SS5封装允许采用4引脚封装设计

 典型应用

•无刷直流电机

•数字电流传感器

•防滑制动传感器

•液压缸中的活塞检测

•阀门位置感应

•凸轮,杠杆,轴位置传感

•转速表,计数器拾音器

•按钮式传感器

•磁盘速度,磁带旋转,流速检测

•速度感应 - 速率,低于,超速

•远程读数传感器

•磁卡读卡器
