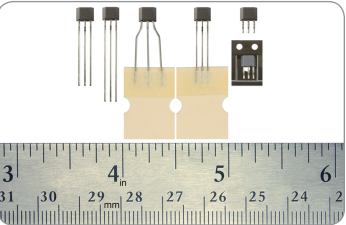

SS490系列是小型,多功能,线性霍尔效应器件,由永磁体或电磁体的磁场操作。比例输出电压由电源电压设定,并且与磁场强度成比例地变化。集成电路提供更高的温度稳定性和灵敏度。激光调整的薄膜电阻提供高精度(零至±%,灵敏度高达±3%)和温度补偿。它们响应正或负高斯,监测其中一个或两个磁极。四通道霍尔传感元件可最大限度地减小机械或热应力对输出的影响。灵敏度的正温度系数(典型值+ 0.02%/°C)有助于补偿低成本磁体的负温度系数,在宽温度范围内提供稳健的设计。轨到轨操作(在整个电压范围内)提供更可用的信号,以实现更高的精度。这些产品的工作温度范围为-40°C至150°C [-40°F至302°F],适用于工业和汽车环境。 SS490B版本提供经济高效的传感解决方案,具有更宽的零点和灵敏度容差,以及比SS490A更高性能产品更宽的温度漂移。 SS490A和SS490B版本均具有1.5 mA连续的典型吸收或输出输出,在25°C [77°F]时使用5.0 V电源时的7 mA电源电流,并在整个温度范围内提供可预测的性能。为了提高设计灵活性,这些产品采用以下扁平TO-92封装形式:

•SS4XX:直标准引线,散装

•SS4XX-L:直长引线,散装

•SS4XX-T2:成型引线,ammopack tape-in-box

•SS4XX-T3:直标准引线,ammopack带盒式磁带

•SS4XX-S:表面贴装,散装

•SS4XX-SP:表面贴装,口袋胶带和卷轴

特征

•线性输出,用于电路设计灵活性

•四霍尔IC设计可最大限度地减少机械应力影响

•响应正高斯或负高斯

•在5 Vdc时使用7 mA电流以提高能效

•单电流吸收或电流源输出

•轨到轨操作提供更多可用信号,以实现更高精度

•温度补偿磁性元件可在-40°C至150°C [-40°F至302°F]的宽温度范围内稳定工作

潜在应用工业:

•用于电机负载监控,检测的基本电流检测

•智能远程公用仪表中的防篡改磁场传感器

•重型设备和家用电器的泵控制

•简单的线性或角位移传感

•电动自行车和踏板车中的车把/节气门位置感应

•电器中的电流感应

•工具和设备中的速度调节触发器

•保险箱,安全和楼宇门禁系统中的磁码读取

医疗:输液泵中的位置感应

线性霍尔效应传感器IC:SS490系列

SS49X:扁平TO-92型,直标准引线,散装,1000单元/袋

SS494B  SS495A  SS495A1  SS495A2  SS495B  SS496A  SS496A1  SS496B

SS49X-L:扁平TO-92型,直长引线,散装,1000单元/袋

SS495A-L  SS495A1-L  SS495A2-L

SS49X-T2:扁平TO-92型,成型引线,ammopack带盒式,5000个/盒

SS494B-T2  SS495A-T2  SS495A1-T2  SS495A2-T2  SS495B-T2  SS496A-T2  SS496A1-T2  SS496B-T2

SS49X-T2:扁平TO-92型直标准引线,ammopack带盒式,5000个/盒

SS494B-T3  SS495A-T3  SS495A1-T3  SS495A2-T3  SS495B-T3  SS496A-T3  SS496A1-T3  SS496B-T3

SS49X-S:平面TO-92型,表面贴装,散装,1000个/包

SS494B-S  SS495A-S  SS495A1-S  SS495A2-S  SS495B-S  SS496A-S  SS496A1-S  SS496B-S

SS49X-SP:平面TO-92型,表面贴装,口袋胶带和卷轴,1000个/卷

SS494B-SP SS495A-SP  SS495A1-SP  SS495A2-SP  SS495B-SP  SS496A-SP  SS496A1-SP  SS496B-SP
