空调霍尔开关传感器工作原理

空调霍尔开关传感器工作原理
浏览量:936 上传更新:2019-05-11

空调调速模块原理?

线性接近传感器的原理是属于金属感应的线性装置在接通电源时将在传感器的传感表面上产生交变磁场。当金属物体接近传感表面时,在金属中产生涡电流并且振荡被吸收。振荡器的能量线性地衰减振荡器输出的幅度,然后基于衰减的变化执行对象的非接触式检测的目的。

接近传感器没有滑动接触,并且在操作期间不受诸如灰尘的非金属因素的影响。长寿命功耗可在各种恶劣条件下使用。

线性传感器

线性传感器主要用于自动化设备生产线中模拟量的智能控制。

电感式接近开关的工作原理电感式接近开关由三部分组成:振荡器 开关电路和放大输出电路。

振荡器产生交变磁场。

当金属靶接近该磁场并达到感应距离时,在金属靶中产生涡流,导致振荡衰减甚至停止。

振荡器的振荡和振荡由后置放大器电路处理并转换成开关信号,以触发驱动控制装置实现非接触检测目的。

空调传感器的工作原理是什么?

空调传感器的工作原理空调温度传感器是负温度系数热敏电阻,称为NTC,其电阻随温度升高而降低,随温度降低而增大。

25°C时的电阻是标称值。

在空调温度传感器与电阻器串联连接后,5V(一些空调器使用+ 3.3V)的电压被分压,分压器后的电压被送到CPU。

由于空调温度传感器使用负温度系数热敏电阻,因此当温度升高时电阻减小,并且电阻随温度降低而增加。

因此,CPU的输入电压定律是:当温度升高时,CPU的输入电压升高,而当温度降低时,CPU的输入电压降低。

该变化的电压进入CPU的内部分析处理以确定当前管温度或室温,并通过内部程序和人工设置控制空调的运行状态。

由于发送到CPU的采样电压随温度变化而变化很大,制造商通常将其设计为25度,采样电压设计为电源电压的一半,以便给出温度变化。孵化时有足够的电压变化空间。

如果采样电压设计得过高或过低,则不会反映当前的温度变化。由于R1  R2  R3的每个串联电阻的电阻是恒定的,如果不考虑CPU接口的内部电阻(实际上,接口的内阻相对较大,可以忽略),那么它是保证A  B  C三CPU输入点电压约为2.5V(25度),RT1  RT2  RT3三传感器只能使用三个串联电阻(R1  R2  R3)具有相同的电阻值否则,此时的电压降偏差更大。

线性传感器

霍尔传感器原理在哪里应用?

传感器让我们先谈谈霍尔效应。实际上,电流施加到半导体晶片的左端和右端。然后,我在垂直于纸张的方向上给出一定的磁感应。磁场要求均匀,强度为B.

此时,在垂直电流和磁场的方向上产生电位差。这种电位差是UH霍尔电压。

传感器这些指标之间的相对关系是U(H)=KIBd。

在该公式中,d是片材的厚度,k是我们称之的霍尔系数,并且其尺寸与片材具有一定的关系。

这是霍尔效应,由德国物理学家霍尔发现。

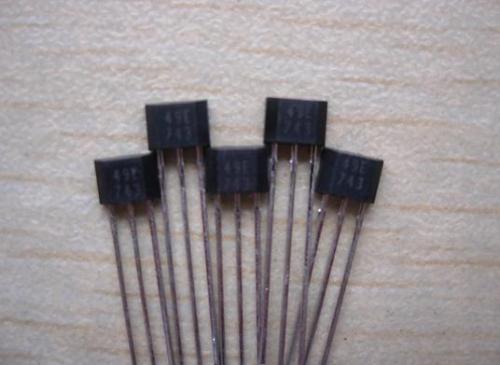

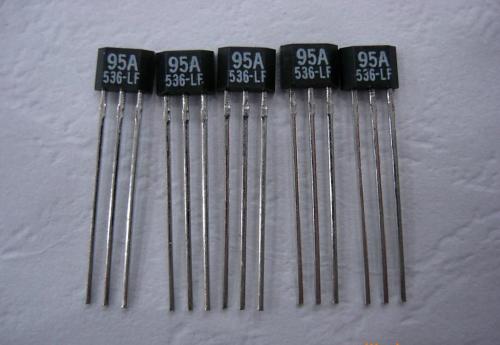

空调上的霍尔传感器

我们知道磁场中会有霍尔半导体。当且仅当恒定电流I通过A至B流过板时,相应的I-电子流将流过洛伦兹力。当霍尔半导体向一侧偏移时,该半导体芯片在CD方向上具有电位差,那么这就是霍尔电压。

对于霍尔电压,它随着磁场强度而变化,并且随着磁场变强,相应的电压增加。对于这个霍尔电压值,它非常小,即几毫伏,但在通过集成电路中的放大器放大后,电压可以被放大,因此相应的输出信号也很强。

如果您希望霍尔IC充当传感器,那么我们可以使用机械方法来改变磁感应。
