电阻器的作用跟电阻器的基本常识介绍及其种类

电阻器是一种由电阻材料制成的双端电子元件,具有一定的结构,能起到限制电路中电流通过的作用。不能改变的电阻称为固定电阻。可变电阻称为电位器或可变电阻。好点的电阻应该线性的,即电阻的瞬时电流与所加成的瞬间电压值成相应的正比。热敏电阻、压敏电阻和敏感元件的电压与电流的关系是非线性的。电阻是电子电路中应用最广泛的元件。它通常根据功率和电阻值形成不同的系列,供电路设计人员选择。

电阻器主要用于调节和稳定电路中的电流和电压。它既可以作为分流器和分压器,也可以作为电路的匹配负载。根据电路的要求,还能用在扩大电路的正反馈或负反馈、电压电流转换、输入超出的电压或电流防护元件,也可变成RC电路作为振荡器、滤波器、旁路和差动。积分和时间常数等。

电阻基础

电阻器

电阻常识

日常生活中有很多东西,但有些很大,有些很小。我们在这里讨论的电阻是电子设备中的电阻器,但人们通常把电阻器称为电阻(以下简称电阻)。电阻是几乎所有电子电路中不可缺少的器件。顾名思义,电阻的作用是阻碍电子的作用。这样电路的特点是:分压、分流、负载保护、缓冲等等。

电阻器

电阻的种类

碳膜电阻器

目前,它是使用最多、价格最便宜、质量稳定性最高、对电子、电气、信息产品信任度最高的碳膜固定电阻器。该电阻器是由高温真空条件下从有机化合物中分离出来的碳制成的,以贴附在瓷棒表面的碳膜作为电阻器,经过适当的连接使电阻器变薄。在其表面涂覆环氧树脂密封层具有制作简单、成本低等优点。

缺点:稳定性差,噪音大、误差大

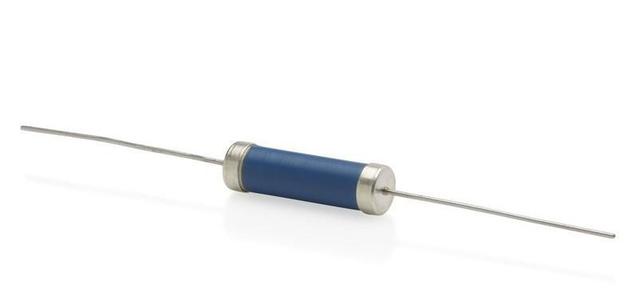

金属氧化皮膜电阻器

随着电子设备的发展,其成分也趋于小型化、轻量化和耐用。高温工作电阻要具有长期稳定性,单位面积的薄膜电阻应负载较高的功率,以满足其工作要求,而金属氧化物薄膜电阻器则是合适的电阻。

优点:电感小、稳定性好、精度高、体积小、噪声低。

缺点:成本高

绕线电阻器、无感性绕线电阻器。

电阻丝缠绕在无性耐热瓷体上,表面由耐热、耐湿、无腐蚀的不易燃涂层保护。其特点是:耐热性好,温度系数小,重量轻,耐短时过载,噪音低,电阻值多年变化不大。非感应绕组电阻(NKNP)具有电感小、绕组电阻(KNP)基本特性等优点.

优点:功率大

缺点:电感大,体积大,不适合大电阻的电阻。

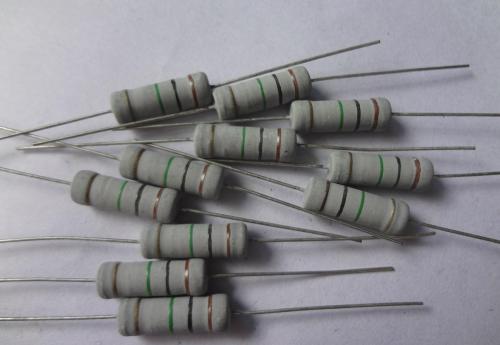

水泥型绕线电阻器

电阻丝绕在无盐耐热陶瓷件上或用氧化膜电阻等电阻固定。外部由耐热、防潮和耐腐蚀材料保护和固定。水泥型电阻器是通过将电阻器主体放置在方形瓷框架中并用特殊的不可燃耐热水泥填充而形成的。它具有高功率电阻,易散热和高稳定性。

优点:功率大

缺点:电感大,体积大,不适合大电阻的电阻。

电阻器

电阻的作用

上述示意图中的R1电阻主要用作缓冲器,以防止晶体管在输入电压(0或0.7V)过高时击穿和烧毁。

R2电阻器主要用于负载。

R3电阻的主要功能是保护R2不受电源电压升高的影响。

电阻的标称及识别方法

通常使用色环法表示电阻的标称值。其中,环和环的电阻误差大于一般电子产品中常用的环电阻,环电阻一般是金属氧化物膜电阻,主要用于精密设备或仪器中。
