    风扇霍尔传感器ic芯片-风扇霍尔元件


    通常的电风扇摇头方式使用曲柄结构相匹配与单向同步电动机的方式,摇头方式的摇头角度一般固定。因为曲柄一般较长,所以摇头结构需要更大的空间。

    双向同步电机控制摇动方式。通常,存在位置感测装置,该位置感测装置可用于确定摇头的方向。一般采用霍尔传感器作为位置传感装置的方法。霍尔传感器的成本远低于机械位置开关。

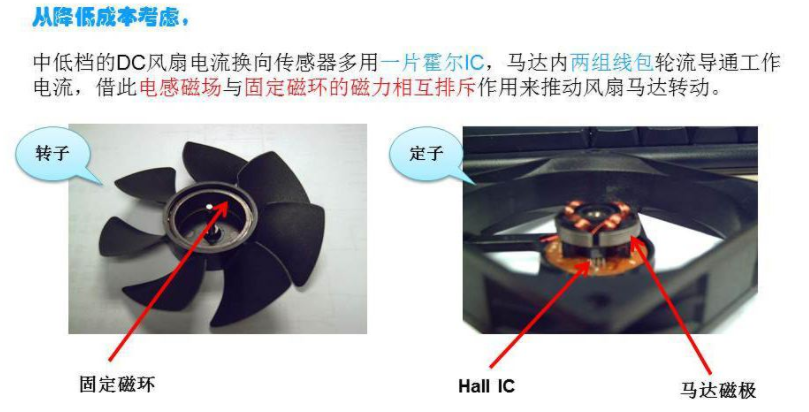

    风扇霍尔传感器

    霍尔传感器是应用霍尔效应的半导体元件,霍尔传感器分为霍尔传感器和线性霍尔传感器开关这两种类型,两者的主要区别是输出不同。前者输出数字信号或模拟信号,选择霍尔传感器进行风机位置感应。

    根据感应方式的不同,霍尔传感器可分为单级霍尔传感器、双极霍尔传感器和全极霍尔传感器。三种霍尔传感器都可用于位置感应,但因为单级霍尔传感器只能感应磁铁的S极或N极,在产品的设计和生产中比较麻烦。一般使用双极霍尔传感器。全电平霍尔传感器比其他开关使用更少。

    正常情况下的控制流程:

    霍尔传感器作为中点的定位元件,当头部移动到中间时,中心点定位磁体和霍尔传感器距离是最近的,低电平信号输出,而换档头电机继续旋转。位置磁铁远离霍尔传感器,其电压输出变高电平信号。

    头部角度的控制实际上是向右摇头和左摇头的时间控制,通常向右和左的时间是一样的。当左右晃动头部的时候,向后晃动头部,从新的到中点摆动。

    当关闭动态平衡功能时,必须记住摇动的当前摇动位置和方向,如果你向两边摇动,则其余的摆动时间将被记住。所以当下次摇头的时候,风扇就会继续上次的方向继续进行摆动。
