代替干簧管的霍尔元件

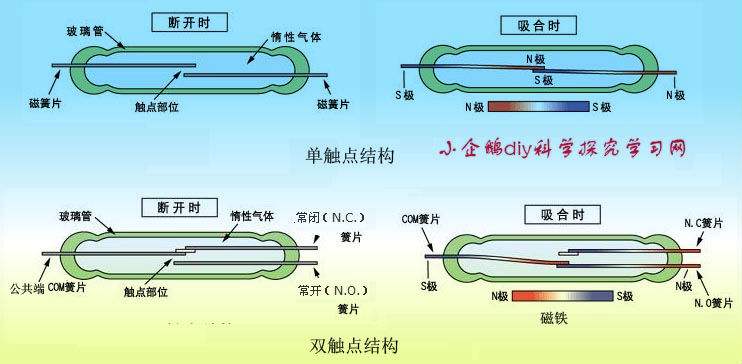

干簧管也是一种磁开关。它通常有两个或三个由导电材料制成的簧片触点,同时具有导电性。它们被封装在充满惰性气体或真空的玻璃管中。玻璃管中平行封装簧片的两端重叠,留下一定的间隙或接触,形成开关的正常开启或闭合接触点。当永磁体靠近单簧管时,或单簧管周围的线圈通电所形成的磁场使簧片磁化时,簧片的接触部分会产生极性相反的磁极。当磁力大于弹簧的弹性力时,触点就会吸收并打开电路,而当磁力在一定程度上减小时,触点就会被弹簧的弹性力打开。

霍尔元件和簧片都是磁性电子开关,它们的性能有什么区别?

原则上,两者之间有本质的区别。霍尔元件是一种纯电子技术的原理开关,簧片是一种机械变形原理开关。干式弹簧管的使用寿命受到弹片的弹力的限制,弹片的弹力可在低负载情况下工作100万次,但霍尔元件不受此数量的限制。因此,霍尔元件的使用寿命高于干式弹簧管的使用寿命。簧片传感器的簧片具有固有频率,因此在其固有共振频率的情况下不能使用。同时,由于机械结构的原因,当簧片从30cm以上的高度落到坚硬的地面上时,其电气特性可能发生变化。霍尔元件不会受到这种影响霍尔元件跟干簧管对比来说,霍尔元件工作更加的可靠代替干簧管霍尔元件

代替干簧管霍尔元件因为其原理不同封装形式也各不同。霍尔效应开关通常是SOT-23或-92封装,如MLX 92231封装图1所示。霍尔元件设计电路简单,占用较少的印刷电路板空间;在焊接过程中,SOT-23封装可采用SMT技术,自动焊接,加工方便,加工成本低。干弹簧管的电气部分集成到玻璃外壳中,玻璃脆弱,抗冲击和振动能力相对较差,在运输和加工过程中容易损坏,加工损失大。同时,在焊接过程中,要考虑PCB的变形和干弹簧管本身的热膨胀特性,在焊接过程中要留出一些引脚,以便在干弹簧管与PCB之间留有适当的间隙,同时注意焊接温度和时间的控制。

霍尔元件在机械性能上优于簧片开关。就电气特性而言,霍尔个元件和干弹簧管可以说有自己的优点。簧片的机械开关由其电气特性决定。它可用于低负荷(5伏,10毫安)或高负荷(几百伏,几安培)。在断开情况时,干簧管的输出为绝对0 V,干簧管的漏电流为0。霍尔元件更适用于低负荷情况,漏电流不为0,因此不适用于零漏电流情况。在响应时间方面,霍尔元件的响应比干簧快得多。

通过以上讨论,霍尔效应开关和簧片各有优缺点。在许多应用中,它们可以相互替换。在低负荷应用中,随着霍尔效应开关成本的降低,霍尔元件将逐渐取代簧片。
