​美国ALLEGRO型号ACS71240汽车级电流传感器ic芯片

​美国ALLEGRO型号ACS71240汽车级电流传感器ic芯片
浏览量:1199 上传更新:2019-09-12
​美国ALLEGRO型号ACS71240汽车级电流传感器ic芯片

美国ALLEGRO型号ACS71240:汽车级,电流隔离式电流传感器IC,采用小尺寸薄型封装,具有共模场抑制和过流检测功能

ACS71240系列符合汽车AEC-Q100标准的单片霍尔效应电流传感器IC与流行的Allegro ACS711系列电流传感器IC相比,具有新一代的改进。这些改进包括对杂散磁场的输出信号抗扰度(由相邻电机或载流导线产生),改善的输出信号精度(<+/- 1.5%典型值)和输出信号对噪声电源电压轨的抗扰度。该器件还具有专用的快速过流故障输出,典型响应时间为1.5 us。这种快速故障输出提供了一种检测短路事件的简单方法,可防止逆变器,电机或其他开关电力电子应用中的MOSFET或IGBT损坏。

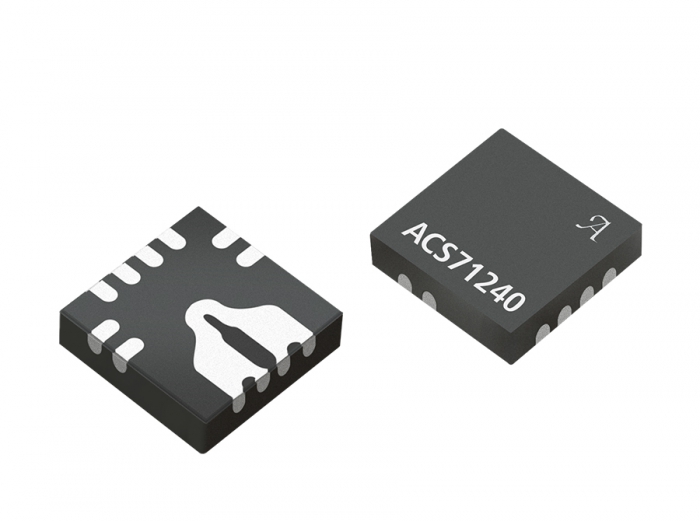

ACS71240提供两种非常小的封装选项,每种封装都提供不同级别的电流隔离。这款纤巧的3mm x 3mm可湿性侧面QFN封装可用于高达120VDC的电压轨,并可实现零PPM汽车应用所需的焊点检测。标准尺寸的SOIC8封装通过UL认证,具有2400VRMS的隔离度,工作电压为420VDC或297VRMS。

ACS71240系列旨在替代需要小尺寸单片传感器解决方案的应用中的分流电阻,运算放大器,电流互感器和电压隔离器。这些完全集成的解决方案通过消除需要印刷电路板面积的分立元件,降低了电流检测的总体成本。传感器可用于5V或3.3V电源。

主要特点

  • AEC-Q100合格

  • 差分霍尔传感抑制共模杂散磁场

  • 工厂可编程跳闸范围为满量程电流的50%至200%的过流故障

  • 非比例输出可提供对嘈杂电源的抗扰度

  • 电隔离:

  • QFN封装:120VDC工作电压

  • SOIC8封装:UL认证为2400VRMS,工作电压为420VDC或297VRMS

  • 降低功率损耗:

  • QFN封装的内部导体电阻为0.6mΩ

  • SOIC8封装上的1.2mΩ内部导体电阻

  • 集成屏蔽几乎消除了从电流导体到芯片的电容耦合,极大地抑制了由于高dv / dt瞬变引起的输出噪声

  • 输出电压与AC或DC电流成比例

  • 高带宽120 kHz模拟输出,可在控制应用中实现更快的响应时间

  • 工厂调整的灵敏度和静态输出电压可提高精度

  • 3.3和5 V单电源供电

  • 小尺寸,薄型QFN和SOIC8封装,适用于空间受限的应用

  • 零件号

    ASEK71240EXB-010B3            ASEK71240EXB-030B3             ASEK71240EXB-050U5

    ASEK71240LLC-10B3              ASEK71240LLC-30B3               ASEK71240LLC-50U5

    ACS71240KEXBLT-010B3        ACS71240KEXBLT-010B3-115    ACS71240KEXBLT-030B3

    ACS71240KEXBLT-050U5        ACS71240LLCBTR-010B3           ACS71240LLCBTR-030B3  ACS71240LLCBTR-045B5        ACS71240LLCBTR-050U5
