美国ALLEGRO型号AMT49400：集成无传感器FOC BLDC驱动器

AMT49400是一款先进的三相无传感器无刷直流（BLDC）电机驱动器，集成了功率MOSFET。

由于器件的高集成度，包括控制算法，模拟电路和功率级，因此只需两个外部元件即可实现最小的应用电路。

完全集成了磁场定向控制（FOC）算法，以实现最佳效率和噪声性能。包括EEPROM可编程性以优化电机启动性能。

通过向PWM输入施加占空比命令来控制电动机速度。提供简单的I2C接口，用于设置电机额定电压，额定电流，额定速度，电阻和启动曲线。I2C接口还用于开/关控制，速度控制和速度回读。

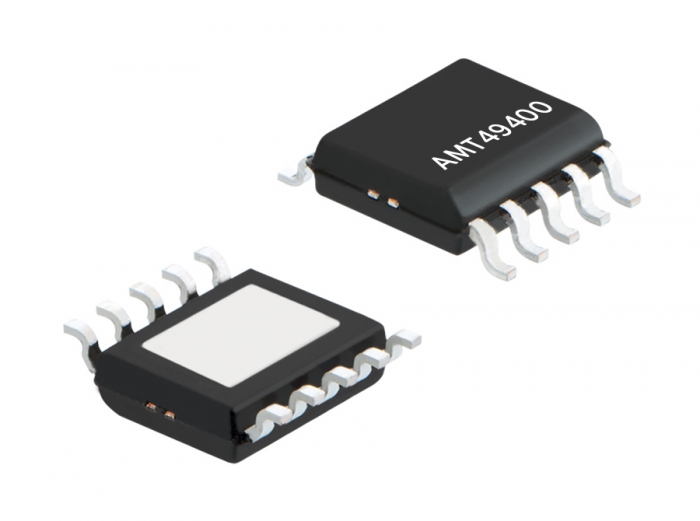

AMT49400采用非常小的10引脚SOIC和裸露焊盘（后缀LK）。

特色应用：

• 多功能一体机和电脑迷

• 排气和图形冷却风扇

• 家用电器风扇和泵

主要特点

• 无编码无传感器磁场定向控制（FOC）

• 待机模式电流小于10μA

• 安静快速的启动

• 只有两个外部组件，用于最小化应用电路

• PWM速度输入，FG速度输出

• 锁定检测

• 软启动软关机（SOSO）

• 可选的闭环速度控制

• 可配置的电流限制

• 风车和逆风车运行

• 锁定检测

• 短路保护（OCP）

• 零件号  APEK49400GLK-01-T   AMT49400GLKATR
