honeywell霍尼韦尔APS00B速度和方向感应角位置霍尔效应传感器IC元件
霍尼韦尔（中国）的APS00B高分辨率磁性角位置传感器IC（集成电路）是一种用于角位移或旋转位移的微型表面安装器件，旨在用于磁饱和场传感。 APS00B产生一个模拟输出电压，该电压随通过IC表面的磁通量的方向而变化。它包含双饱和模式惠斯通电桥，可产生正交（正弦和余弦）信号，以提供高达180°的扩展角度测量范围。该产品是用于大批量OEM设计的经济高效且节省空间的解决方案。潜在
应用包括位置感应，转速和角度检测以及非接触式精确位置测量系统。 APS00B传感器IC使用霍尼韦尔的各向异性磁阻（AMR）技术，该技术比基于霍尔效应的磁传感器具有优势。它们能够分辨出优于十分之一度或十分之一毫米的分辨率，可以承受磁体与传感器之间的间隙的较大变化，并且对冲击和振动不敏感。霍尼韦尔（中国）的磁传感器是业内最精密，最可靠的位置传感器之一。这些表面安装设备直接安装在PC（印刷电路）板上的电气走线上。它们通过自动焊料回流操作进行连接，该过程不需要打孔，因此可以帮助降低PC板的成本。
宽角度范围允许进行±90°的测量，而无需其他组件，从而使该设备适合各种角度感应应用；外部元件可实现±180°的测量
APS00B特点和优点
小于0.05°的分辨能力有助于提高整体系统精度
绝对传感意味着不需要分度并且确切的目标位置是已知的，从而简化了系统设计
双4元件惠斯通电桥提供无源元件，低噪声设计，有助于提高系统性能
与大型IC封装和组件相比，小型SOIC-8表面贴装封装可节省PC板上的空间
符合RoHS的材料符合指令2002/95 / EC
卷带式配置允许与自动取放设备一起使用，从而有可能降低组装成本。 （178毫米[7英寸]和330毫米[13英寸]卷轴可用）
典型的0 MHz至5 MHz频率响应，施加190 G最小磁场，使得该饱和模式传感器IC可能适合高速应用
通常仅需要5 V在4 mA下即可运行（20 mW），从而提高了能效
这些设备仅测量磁场方向，几乎不受冲击，振动和磁源间隙变化的影响，提供稳定，可靠的输出
具有输出45°异相输出的双电桥，可以将输出用作速度和方向信号
霍尼韦尔APS00A仪表放大器可用于其他信号处理

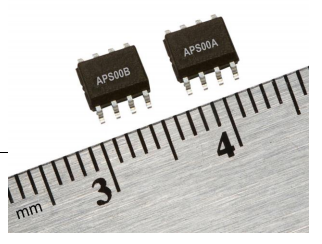

APS00B高分辨率磁性角度位置传感器IC，SOIC-8表面贴装，带和卷轴，标准卷轴上为1,000片（178毫米[7英寸]）
APS00B-T13高分辨率磁性角度位置传感器IC，SOIC-8表面贴装，带和卷轴包装，大卷轴（330毫米[13英寸]）上4,000件
APS00A用于APS00B的仪表放大器，表面贴装SOIC-8，在卷带包装上，在标准卷盘上为1,000件（178毫米[7英寸]）
APS00M APS00B专用磁铁
APS00B的应用
APS00B运输应用：
高精度角度位置感应
转速和角度检测
非接触式精密位移传感
速度和方向感应
APS00B医疗应用：
高精度角度位置感应
转速和角度检测
非接触式精密位移传感
APS00B产业应用：
高精度角度位置感应
转速和角度检测
非接触式精密位移传感
阀门位置
机器人控制
