infineon英飞凌TLI4971高精度微型无芯磁电流传感器

TLI4971是一款高精度微型无芯磁电流传感器,用于带模拟接口和两个快速过流检测输出的AC和DC测量。英飞凌成熟可靠的单片霍尔技术可对电流进行精确且高度线性的测量,最大量程为±120A。避免了使用通量集中技术的开环传感器通常已知的所有负面影响(饱和,滞后)。该传感器具有内部自诊断功能。典型应用包括电气驱动器(最高690V),电流监控,充电器,光伏逆变器,通用逆变器,过载和过流检测。 TLI4971的数字辅助模拟概念由于其专有的数字应力和温度补偿而在整个温度和整个使用寿命期间均具有出色的稳定性。差分测量原理可以在恶劣的环境下抑制杂散场。集成的初级导体(电流轨)具有极低的插入电阻,可将功率损耗降至最低,并使传感电路小型化。

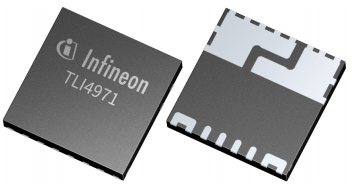

小型8mm x 8mm无铅封装(类似QFN)允许标准SMD组装。万一电流超过预设阈值,两个独立的接口引脚(OCD)提供快速输出信号。该传感器作为完全校准产品出厂,不需要任何客户终端校准。但是,高可配置性可实现针对各种应用程序的个性化定制。所有用户可编程参数(例如OCD阈值,消隐时间和输出配置模式)都存储在嵌入式EEPROM存储器中。可以通过串行检查和配置接口(SICI)在应用程序中执行存储器的编程。

TLI4971特点与优势

集成电流轨具有典型的225µΩ插入电阻,可实现超低功耗

最小尺寸的8x8mm SMD,易于集成并节省电路板面积

单电源电压,3.1V至3.5V

高精度,可扩展的DC和AC电流感应

满量程高达±120A

带宽大于120kHz,可实现广泛的应用

低相位延迟(在低于120kHz时<48°)易于闭环控制

在整个温度范围内灵敏度灵敏度极低(<2.5%)

出色的温度和寿命补偿稳定性

集成隔离器可为高达10V / ns的压摆率提供高耐用性

高达1150V峰值VIORM的电流功能隔离

根据UL1577对VISO 2500V RMS机构进行了60秒的型式测试

至少1200V的局部放电能力

差分传感器原理确保出色的杂散磁场抑制

两个具有可配置阈值的独立快速过流检测(OCD)引脚,可实现电源电路的保护机制(典型值为0.7µs)

比例和非比例模拟输出

完全校准

TLI4971型号

TLI4971-A120T5-U-E0001        TLI4971-A120T5-E0001
