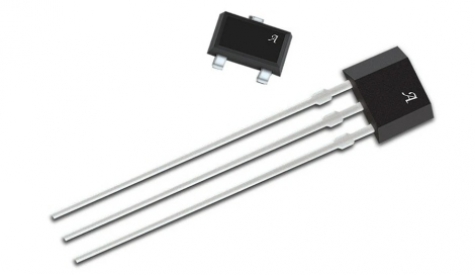

infineon英飞凌TLE4917低功耗霍尔传感器

infineon英飞凌TLE4917低功耗霍尔传感器
浏览量:449 上传更新:2019-10-08
infineon英飞凌TLE4917低功耗霍尔传感器

infineon英飞凌TLE4917低功耗霍尔

infineon英飞凌TLE4917是一款集成式霍尔效应传感器,专为满足低功耗设备的要求而设计。例如可作为翻盖移动电话的开关,电池工作电压为2.4V到5.5V。

独特的内部电路设计可实现精确的磁性开关点和高温稳定性,并采用板载时钟方案来降低IC的平均工作电流。

在工作阶段,IC会将检测到的实际磁场与内部补偿的开关点进行比较。在每个操作阶段结束时切换输出Q。

在待机阶段,输出级被锁存,并且器件的电流消耗降低至大约µA。

IC的开关行为是全极性的,即可以用磁体的北极或南极接通。

PRG引脚可以连接到VS,VS可以将输出VQ保持在高电平,且B = 0mT。相反,通过将PRG引脚连接到GND,可以将输出VQ反相,这将在B = 0mT时将输出VQ保持在低电平。在后一种情况下,存在足够的磁场将导致输出VQ切换到高电平(即关闭状态)。

特征

•微功耗设计

•2.4 V至5.5 V电池操作

•磁性开关点的高灵敏度和高稳定性

•高抗机械应力

•数字输出信号

•切换磁体的两极(全极)

•用于输出切换方向的编程引脚

•不适合汽车应用

上拉电阻的最小值可以通过电源电压Vs,最大电流IQmax和最小输出饱和电压VQSAT来计算。

例:

对于Vs = 3 V:RLmin =(Vs-VQSATmin)/ IQmax =(3 V-0,1 V)/ 0,002 A = 1435 values较大的RL值将降低电流IQ,从而降低功耗。如果电阻RL非常大(> 100kΩ),则在发生电容性耦合噪声的情况下,输出和GND引脚之间的电容器(约10pF)可能会有用。

输出Q处的负载应具有较大的输入电阻,以减小电流谷RL和功耗。

TLE 4917具有3个接地引脚。从机械角度看

接地引脚应接地。应使用最短的电线以避免接地回路。

如果需要减少使用的接地引脚数,则可以使用任何接地引脚组合。此外,在应用中可以只使用一个接地引脚,所有引脚都是等效的。

强烈建议使用电容器C来减少电源电压上的噪声,并且它将改善EMI / EMC性能。此外,它还降低了工作期间的瞬态峰值电源电流。 IC在低电流消耗和高电流消耗之间切换。此行为可能会在电源上产生额外的噪声。电容器将减少这种噪声。

此外,如果发生微破坏(电源电压的短暂损失),则可以使用该电容器为传感器供电。 IC和电容器之间应使用最短的连接线,以避免产生噪声。开关S1显示输出的编程功能。
