infineon英飞凌TLE4961-3L

infineon英飞凌TLE4961-3L 是集成霍尔效应锁存器，专门针对高精度应用设计，具有优秀的电源电压能力、工作温度范围和磁性阈值温度稳定性。

infineon英飞凌TLE4961-3L霍尔开关的目标应用是需要工作温度范围为-40°C至170°C的高精度霍尔开关的所有应用。 其出色的电源电压范围为3.0 V至32 V，具有过压能力（例如负载突降），最高可达42 V，而无需外部电阻，使其非常适合汽车和工业应用。 作为锁存器的磁性能和典型的±7.5 mT的开关阈值使该器件特别适合与极轮一起用于索引计数应用，例如 电源关闭和车窗升降器。

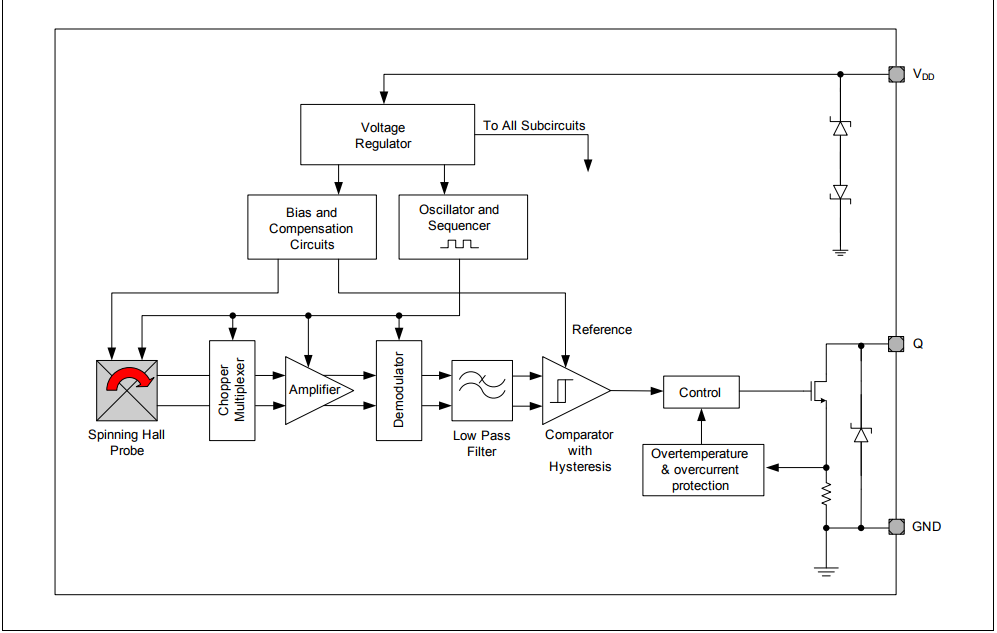

斩波后的霍尔IC开关包括霍尔探头，偏置发生器，补偿电路，振荡器和输出晶体管。 偏置发生器为霍尔探头和有源电路提供电流。 补偿电路可稳定温度行为并减少技术变化的影响。 有源误差补偿（斩波技术）可消除信号路径中的偏移以及模制和焊接过程以及封装中的其他热应力对霍尔探头产生的机械应力的影响。 斩波测量原理与阈值发生器和比较器一起确保了高精度和温度稳定的磁阈值。 输出晶体管具有集成的过流和过热保护。

特征描述:

• 3.0 V 至 32 V 工作电源电压

• 通过未经调节的电源运行

• 反向极性保护 (-18 V)

• 过电压能力高达 42 V，无需外部电阻

• 输出过电流和过温保护

• 通过主动误差补偿

• 高磁性阈值稳定性

• 低抖动（典型值0.35μs）

• 高 ESD 性能

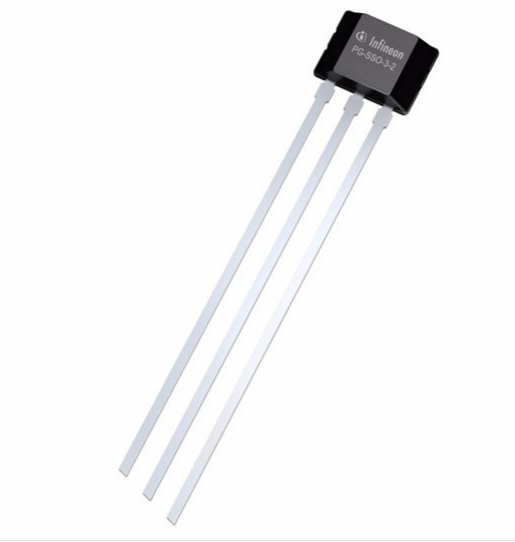

• 引脚封装 PG-SSO-3-2 (TLE4961-3L)
