Diodes美台AH49F线性霍尔传感器IC

Diodes美台AH49F线性霍尔传感器IC
浏览量:732 上传更新:2019-10-25
Diodes美台AH49F线性霍尔传感器IC

描述

Diodes美台AH49F是一种小型,多功能的线性霍尔效应器件,可通过永磁体或电磁体的磁场进行操作。输出电压由电源电压设置,并与磁场强度成比例变化。



该集成电路具有低噪声输出功能,因此无需使用外部滤波组件。它还包括精密电阻,以提供更高的温度稳定性和准确性。这些线性霍尔传感器的工作温度范围为-40°C至+ 105°C,适用于商业,消费和工业环境。



AH49F提供标准的TO-92S,SC59和U-DFN2020-6封装。

应用

  • 位置感应

  • 液位感应

  • 体重感应

  • 黑色金属探测器

  • 震动感应

  • 旋转编码器

  • 磁性读码

  • 电机控制

  • 电流感应

特征

  • CC = 5V时的功耗为3.0mA,以提高能效

  • 单电流源输出

  • 线性电压输出,电路设计灵活

  • 低噪声输出几乎消除了滤波的需要

  • 稳定准确的输出

  • 温度范围:-40°C至+ 105°C

  • 响应正或负高斯

  • 最大瞬时电源电压高达50V

  • 高ESD等级:

  • 6000V(人体模型)

  • 600V(机器型号)

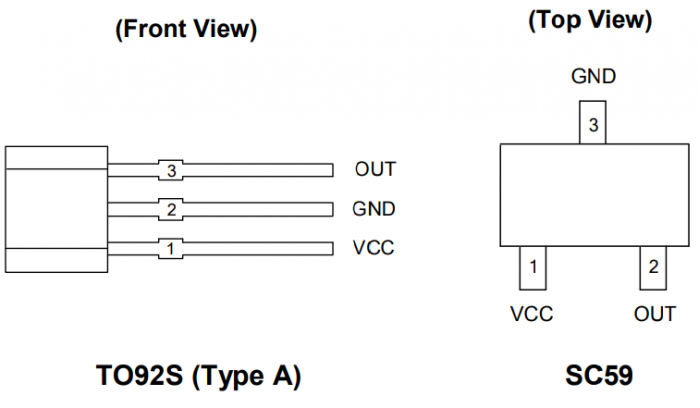

  • 小型薄型U-DFN2020-6和行业标准SC59和TO-92S封装

  • 完全无铅且完全符合RoHS

  • 不含卤素和锑。“绿色”设备

  • AH49FNTR-G1 GT6 3000 /卷带 SC59

  • AH49FZ3-G1 49FG 1000 /散装 TO92S(A型)

  • AH49FDNTR-G1 CN 3000 /卷带式  U-DFN2020-6(C型)

  • 当没有外部磁场(B = 0高斯)时,静态输出电压通常为电源电压的一半。对于TO92S(A型)和U-DFN2020-6(C型)封装,如果南磁极接近霍尔效应传感器的零件标记表面(带有零件标记ID的一侧),则电路将驱动输出电压升高。相反,北极将驱动输出电压降低。电压水平相对于静态输出电压(零电压)的上下变化是对称的,并且与磁通密度成正比。在SC59中,管芯放置在引线框架下方,因此,当磁极接近SC59零件标记表面时,与TO92S(A型)相比,进入管芯的磁场方向相反。与TO92S(A型)和U-DFN2020-6(C型)封装相比,这导致对SC59封装中的磁通密度产生反向响应。 (即,如果反向磁极接近SC59的零件标记表面,则输出与TO92S(A型)封装相同。)在8V的电源电压下可获得最大的磁灵敏度,但会增加电源电流和输出对称性的轻微损失。因此,除非输出电压幅度是主要问题,否则不建议在这种条件下工作。输出信号可以电容耦合到下一级放大器,以进一步放大磁场的变化频率是否很高。
