描述

Diodes美台AH921是采用混合信号CMOS技术设计的霍尔效应锁存器。它非常适合用于汽车，工业和消费类应用。动态偏移消除功能可实现卓越的高温性能，从而减少了通常由器件过模制，温度依赖性和热应力引起的残留偏移电压。该器件集成了稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，并且可以直接通过输出驱动。板载稳压器允许在3.5V至24V的电源电压下工作。

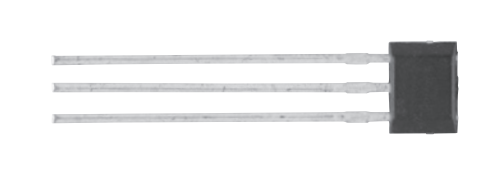

型号AH921Z3-G1 包装TO-92S-3  数量1000 /散装    7” Tape and Reel NA

型号AH921NTR-G1  包装SOT-23-3   3000 /卷带式

应用

无刷直流电动机换向

无刷直流风扇

固态开关

革命计数

速度检测

高灵敏度和未连接的开关

特征

3.5至24V的宽工作电压范围

对称切换点

斩波稳定放大器级

出色的温度稳定性

紧凑的尺寸

内置上拉电阻

ESD额定值：3500V（人体模型）

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

输出类型单，内部上拉电阻，低电平有效

工作电压3.5至25 V

平均电源电流3 mA

输出电流能力25 mA

年级-

操作点Bop（Bops + ve / Bopn -ve）高斯（最小值）5

工作点防喷器（Bops + ve / Bopn -ve）高斯（Typ）22

工作点Bop（Bops + ve / Bopn -ve）高斯（最大值）40

释放点Brp（Brps + ve / Brpn -ve）高斯（最小值）-40

释放点Brp（Brps + ve / Brpn -ve）高斯（Typ）-22

释放点Brp（Brps + ve / Brpn -ve）高斯（最大值）-5

工作环境温度-40至125°C
