Diodes美台AH3360高灵敏度霍尔效应IC

Diodes美台AH3360高灵敏度微功率单极霍尔效应开关

Diodes美台AH3360是具有内部上拉和下拉功能的高灵敏度微功率单极霍尔效应开关IC。设计用于便携式和电池供电的设备,例如用于家用电器和工业应用的蜂窝电话和便携式PC,在1.85V时,平均电源电流仅为4.3uA。为了支持便携式设备,AH3360可以在1.6V至3.6V的电源范围内工作,并使用休眠时钟系统来最大程度地降低功耗。 AH3360基于斩波稳定架构,在整个工作范围内提供了可靠的解决方案。为了最大程度地减少PCB空间,AH3360采用小型薄型封装。单个输出由具有足够磁场强度的南极激活。当垂直于封装的磁通量密度(B)大于工作点(Bop)时,输出将打开(pul°C低)并保持到B低于释放点(Brp)。没有磁场时,输出将保持关闭状态。 AH3360采用小型薄型X1-DFN1216-4,X2-DFN2015-6和含铅SOT553封装。

型号AH3360-FA-7 封装X1-DFN1216-4   数量3000 /卷带式

型号AH3360-FT4-7  封装X2-DFN2015-6    数量3000 /卷带式

型号AH3360-Z-7  封装             数量3000/Tape & Reel

应用

手机和平板电脑的皮套或保护套检测

翻盖/滑盖手机的打开和关闭检测

薄型便携式PC(例如,超极本)中的机盖或显示开关

数码相机,摄像机和手持游戏机

门,盖和托盘位置开关

液位,接近和位置开关

家用电器和工业应用中的无触点开关

特征

全极操作(北极或南极)

电源电压为1.6V至3.6V

高灵敏度

微功率运行

斩波器稳定的设计可提供-出色的温度稳定性-最小的开关点漂移-增强的抗物理应力能力

无需外部上拉电阻

良好的抗射频干扰能力

-40°C至+ 85°C的工作温度

8kV的高ESD能力(人体模型)

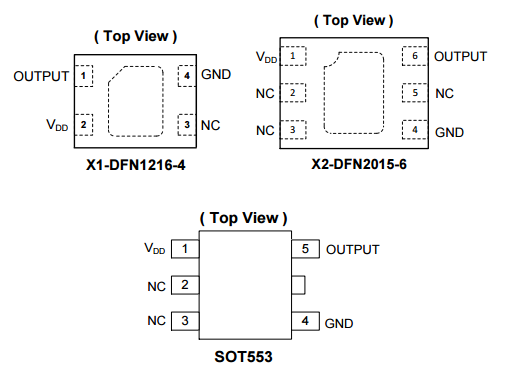

小型薄型X1-DFN1216-4,X2-DFN2015-6和含铅SOT553封装

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

输出类型单推挽,低电平有效

工作电压1.6至3.6 V

平均电源电流0.0043 mA

不适用

操作点Bop(Bops + ve / Bopn -ve)高斯(最小值)14

操作点Bop(Bops + ve / Bopn -ve)高斯(Typ)30

操作点Bop(Bops + ve / Bopn -ve)高斯(最大值)46

释放点Brp(Brps + ve / Brpn -ve)高斯(最小值)9

释放点Brp(Brps + ve / Brpn -ve)高斯(Typ)20

释放点Brp(Brps + ve / Brpn -ve)高斯(最大值)39

工作环境温度-40至85°C
