Diodes美台AH3582高电压高灵敏度霍尔效应薄膜开关

Diodes美台AH3582是一款高压高灵敏度霍尔效应全极性开关IC，设计用于工业和消费类家用电器和个人护理应用中的接近，位置和水平感测。为了支持各种苛刻的应用，该设计已经过优化，可以在3.0V至28V的电源范围内工作。凭借斩波稳定的架构和内部带隙调节器为内部电路提供温度补偿电源，AH3582在整个工作范围内提供了可靠的解决方案。为了增强耐用性和保护性，该器件具有反向阻断二极管，电源上带有齐纳钳位。输出具有过电流限制和齐纳钳位。

内部上拉输出可以通过足够强度的南极或北极来接通。当垂直于包装的磁通密度（B）大于工作点（BOP）时，输出将打开（拉低）并保持开启状态，直到磁通密度B低于释放点（BRP）。

型号AH3582-SA-7  封装SOT23

型号AH3582-P-A   封装SIP-3（折叠盒装）

型号AH3582-P-B  封装SIP-3（整批包装）

应用

消费类家用电器，楼宇自动化，办公设备，个人护理和工业应用中的位置和接近感应

打开和关闭检测

位置检测

电平检测

流量计

无触点开关

特征

全极操作

高灵敏度：BOP和BRP典型值为±40G和±25G

具有过电流限制的单漏极开路输出

3.0V至28V工作电压范围

斩波稳定设计提供

出色的温度稳定性

最小开关点漂移

增强抗压力能力

良好的抗射频干扰能力

反向阻挡二极管

电源和输出引脚上的齐纳钳位

-40°C至+ 125°C工作温度

ESD：HBM＞ 6kV

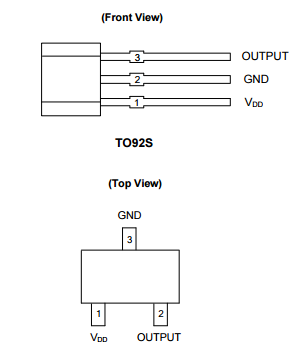

行业标准SOT23和SIP-3（弹药包），SIP-3（散装包）封装
