Diodes美台AH1902高灵敏度微功率全极霍尔效应开关

Diodes美台AH1902是一款具有内部上拉和下拉功能的高灵敏度微功率全极霍尔效应开关IC。专为便携式和电池供电的消费类设备而设计，例如蜂窝电话，办公设备，家用电器和工业应用中的便携式PC，在1.8V时，平均电源电流仅为4.3uA。为了支持便携式设备，AH1902可以在1.6V至3.6V的电源范围内工作，并使用休眠时钟系统来最大程度地降低功耗。为了最大程度地减少PCB的空间，AH1902采用小型薄型X1-DFN1216-4和X2-DFN2015-6封装。

通过具有足够磁场强度的北极或南极激活单个输出。当垂直于封装的磁通密度（B）大于工作点（Bop）时，输出将打开（拉低）并保持直到B低于释放点（Brp）。没有磁场时，输出将保持关闭状态。

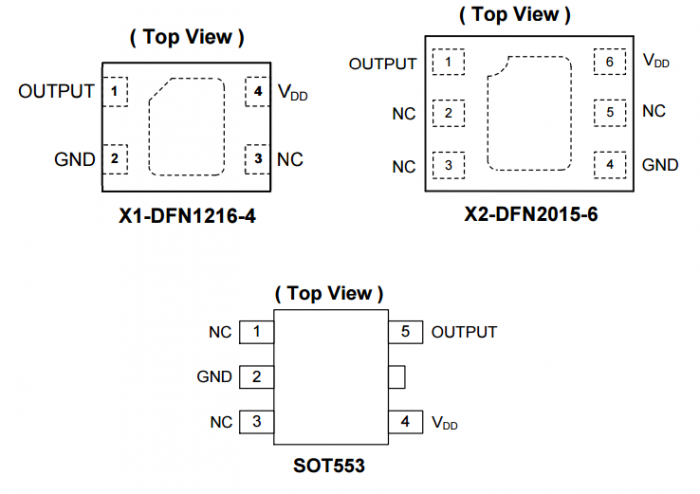

AH1902采用小型薄型X1-DFN1216-4和X2-DFN2015-6封装

型号AH1902-Z-7封装SOT553

型号AH1902-FA-7封装X1-DFN1216-4

型号AH1902-FT4-7封装X2-DFN2015-6

应用

•翻盖/滑盖手机的打开和关闭检测

•手机，平板电脑和电子阅读器的智能保护套或底座检测

•便携式PC（例如Ultrabook）中的机盖或显示开关

•数码相机，摄像机和手持游戏机

•门，盖和托盘位置开关

•液位，接近和位置开关

•家用电器和工业应用中的无触点开关

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

＃输出1

输出类型推挽

主动高或低低

灵敏度高

工作电压1.6至3.6 V

平均电源电流4.3 µA

最小工作点±Bop（Guass）21

典型工作点±Bop（Guass）33

最大工作点±Bop（Guass）48

最小释放点±Brp（Guass）9

典型释放点±Brp（Guass）23

最大释放点±Brp（Guass）38

工作环境温度范围-40至85°C
