Diodes美台AH1892可编程全极霍尔效应开关IC

Diodes美台AH1892微型封装可编程微功率全极霍尔效应开关

Diodes美台AH1892是一款具有内部上拉和下拉功能的微功率磁性范围可选(Bop / Brp)全极霍尔效应开关IC,设计用于从便携式和电池供电的蜂窝电话和便携式PC到家用电器和工业应用的消费类设备。为了支持电池供电的设备和低压微控制器,AH1892可以在1.6V至3.6V的电源范围内工作,并使用休眠时钟系统来最大程度地降低功耗。在1.8V时,平均电源电流仅为4.3A。 AH1892基于斩波器稳定的架构以及电源和输出引脚上的8kV ESD,可在整个工作范围内提供可靠而强大的解决方案。为了最大程度地减少PCB的空间,AH1892封装在小巧且扁平的U-WLB0707-4(典型CSP为0.71mm x 0.71mm)或SOT553引线封装中。输出通过具有足够磁场强度的北极或南极激活。用户可以通过BSEL引脚选择两个磁灵敏度带之一,而无需添加任何外部组件,从而可以实现灵活而小型的解决方案。频带选择可以通过逻辑源(如微控制器)进行硬连线或即时更改。当磁通密度(B)大于工作点(Bop)时,输出将打开(pul°C低)并保持直到B低于释放点(Brp)。

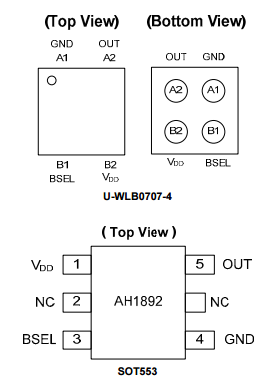

型号AH1892-CD4-7封装U-WLB0707-4

型号AH1892-Z-7封装SOT553

应用

•打开和关闭手机检测

用于手机和智能手机的皮套检测

便携式PC的机盖开关-平板电脑和笔记本电脑

便携式摄像机和照相机

消费电池电源产品中的非接触式开关

接近,位置,水平和拨码开关位置检测

特征

•全极操作(北极或南极)

•可编程的操作和释放点

•1.6V至3.6V的电源电压

•微功率运行

•斩波稳定设计

ƒ出色的温度稳定性

ƒ极低的开关点漂移

ƒ对物理压力不敏感

•无需外部上拉电阻

•良好的抗射频干扰能力

•-40°C至+ 85°C的工作温度

•电源和输出引脚上的8kV ESD

•微型U-WLB07070-4(典型CSP为0.71mm x 0.71mm)和

小型矮型SOT553

•完全无铅且完全符合RoHS(注释1和2)

•无卤素和锑。 “绿色”设备(注3)

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

#输出1

输出类型推挽

主动高或低低

灵敏度不适用

工作电压1.6至3.6 V

平均电源电流4.3 µA

最小工作点±Bop(Guass)18、43

典型工作点±Bop(Guass)35、60

最大工作点±Bop(Guass)55、80

最小释放点±Brp(Guass)12,35

典型释放点±Brp(Guass)25,50

最大释放点±Brp(Guass)45、70

工作环境温度范围-40至85°C
