Diodes美台AH1807中灵敏度霍尔效应IC
网站首页 » 产品展示 » 霍尔元件 » Diodes美台 » Diodes美台AH1807中灵敏度霍尔效应IC

Diodes美台AH1807中灵敏度霍尔效应IC

Diodes美台AH1807中灵敏度霍尔效应IC
浏览量:254 上传更新:2019-11-01
Diodes美台AH1807中灵敏度霍尔效应IC

Diodes美台AH1807中灵敏度微功率全极霍尔效应开关

Diodes美台AH1807是一款中灵敏度,微功耗全极霍尔效应开关IC,设计用于电池供电的消费者到工业设备,例如智能电表。基于两个敏感的霍尔效应板和稳定的斩波器架构,AH1807在整个工作范围内提供了可靠的解决方案。为了支持便携式和电池供电的设备,该设计已经过优化,可以在2.5V至5.5V的电源范围内工作,在3V的电源下仅消耗24uW。为了最大程度地减少PCB空间,AH1807还采用小尺寸薄型封装。单个漏极开路输出可以用强度足够的北极或南极接通。当垂直于封装的磁通密度(B)大于工作点(Bop)时,输出将打开(脉冲温度低)。当B低于释放点(Brp)时,输出关闭。没有磁场时,输出将保持关闭状态。 AH1807采用小型薄型SOT553,行业标准SC59和SIP-3封装。

型号AH1807-W-7 封装SC59

型号AH1807-Z-7 封装SOT553

型号AH1807-P-B 封装SIP-3L

型号AH1807-P-A 封装SIP-3L

应用

•斯迈特E-米

•防拆保护开关

•电平检测

•门,盖和托盘位置检测开关

•开/关非接触式开关

特征

全极(北极或南极)操作

中等灵敏度

单漏极开路输出

微功耗操作

2.5V至5.5V的工作范围

稳定的斩波器设计提供:

出色的温度稳定性

最小开关点漂移

增强抗压力能力

良好的抗射频干扰能力

-40°C至+ 125°C的工作温度

高ESD

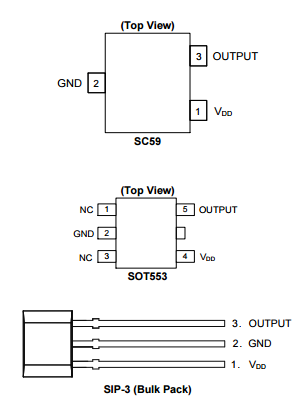

小型薄型SOT553和行业标准SC59和

SIP-3L封装

完全无铅且完全符合RoHS(注释1和2)

无卤素和锑。 “绿色”设备(注3)

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

#输出1

输出类型开漏

主动高或低低

敏感度中等

工作电压2.5至5.5 V

平均电源电流8 µA

最小工作点±Bop(Guass)50

典型工作点±Bop(Guass)80

最大工作点±Bop(Guass)115

最小释放点±Brp(Guass)40

典型释放点±Brp(Guass)65

最大释放点±Brp(Guass)100

工作环境温度范围-40至125°C
