melexis迈来芯MLX91206霍尔电流传感器IC

IMC-霍尔®电流传感器(Triaxis®技术)MLX91206

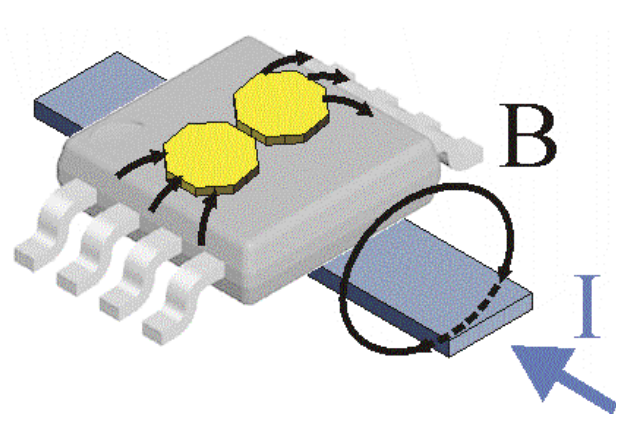

melexis迈来芯MLX91206是采用Triaxisr霍尔技术的单片传感器IC。传统的平面霍尔技术只对施加于集成电路表面的通量密度敏感。IMC霍尔电流传感器对平行于IC表面的磁通密度敏感。这是通过一个集成的磁分离器(IMC-Hall)获得的,它作为额外的后端步骤沉积在CMOS芯片上。IMC霍尔®电流传感器已通过汽车认证。该产品为单芯片霍尔传感器,可提供与水平通量密度成比例的输出信号,适用于电流测量。理想地用作PCB安装的开环电流传感器。 (见图1)。它具有体积小巧的应用设计和适用于各种电流范围的简单结构。MLX91206的传输特性是可编程的(偏移,增益,钳位电平,诊断功能……)。输出可以在模拟和脉宽调制之间选择。线性模拟输出用于需要非常快速的响应(<10 sec)的应用,而PWM输出则用于需要低速但输出信号鲁棒性高的应用。

melexis迈来芯MLX91206霍尔电流传感器IC

特点和优点

Triaxisr技术

集成磁选器(IMC-Hall®)具有极高的灵敏度

可编程高速电流传感器IC

宽带:DC至90kHz

响应时间短

可编程线性传递特性

可选择的

模拟比例输出

具有12位分辨率的PWM输出

温度计输出

17位ID号

符合RoHS的SOIC8封装

无铅组件,适用于260°C(目标)无铅焊接,MSL3

应用实例

DC / AC(逆变器)转换器

DC / DC开关电源

电池管理

智能保险丝(过电流检测)

BLDC电机(相电流)

AC / DC转换器

型号

MLX91206LDC-CAL-001-TU-ND                    MLX91206LDC-CAH-004-TU-ND

MLX91206LDC-CAL-003-SP-ND                    MLX91206LDC-CAH-004-RE-ND

MLX91206LDC-CAH-104-RE-ND                    MLX91206LDC-CAH-021-RE-ND

MLX91206LDC-CAH-104-TU-ND                    MLX91206LDC-CAH-002-SP-ND

MLX91206LDC-CAH-004-SP-ND                    MLX91206LDC-CAH-104-SP-ND

MLX91206LDC-CAL-002-SP-ND                    MLX91206LDC-CAH-001-SP-ND

MLX91206LDC-CAH-003-SP-ND                    MLX91206LDC-CAL-001-SP-ND
