megntek麦歌恩微电子MT6804中置电机霍尔元件

megntek麦歌恩微电子MT6804中置电机霍尔元件
浏览量:531 上传更新:2019-11-30
megntek麦歌恩微电子MT6804中置电机霍尔元件

megntek麦歌恩微电子旋转位置传感器MT6804是基于先进磁场感应技术的IC。 该传感器包含由磁场感应元件阵列形成的两个惠斯通电桥。 x-y传感器平面中的旋转磁场传递两个正弦波输出信号,指示传感器与磁场方向之间的夹角(α)。 在x-y平面的均匀场内,输出信号相对独立于z方向上的物理位置(气隙)。 传感器仅对磁场方向敏感,因为传感元件的输出经过专门设计,与磁场强度无关。 这使设备对磁体变化,杂散磁场,气隙变化和离轴失准不太敏感。 该传感器系列提供三种增量输出模式,这使得该芯片适合替代各种光学编码器。

特点和优点

基于先进的磁场感应技术

测量磁场方向而不是磁场强度

非接触角测量

气隙大

即使在弱磁场下也具有出色的精度

位置公差

单芯片解决方案

用户可编程分辨率和零/索引位置

符合RoHS标准2011/65 / EU

应用领域

更换光学编码器

机器人控制

BLDC电机换向

电动工具

零件编号说明

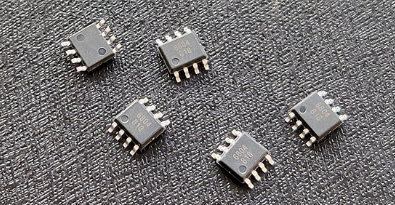

MT6804CT-XYZ SOP-8封装,卷带包装(3000pcs / bag)

应用:轻便助力自行车、永磁同步电机等

功能:UVW信号直接控制换相,模拟线性输出或者PWM输出辅助判断绝对位置。中置电机一般具有体积小、功率大、大扭矩启动等特点。传统的3霍尔无刷换向方案容易受干扰导致电机抖动和效率降低,而使用轴端的磁编码器方案则可以大大提高无刷电机换相控制精度,避免抖动并提高运行效率。
