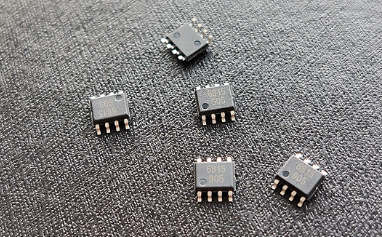

megntek麦歌恩微电子MT6815伺服/步进电机霍尔元件

megntek麦歌恩微电子MT6815伺服/步进电机霍尔元件
浏览量:990 上传更新:2019-11-30
megntek麦歌恩微电子MT6815伺服/步进电机霍尔元件

megntek麦歌恩微电子旋转位置传感器MT6815是基于先进AMR磁感应技术的IC。 x-y传感器平面中的旋转磁场传递两个正弦波输出信号,指示传感器与磁场方向之间的夹角(α)。在x-y平面的均匀场内,输出信号相对独立于z方向上的物理位置。传感器仅对磁场方向敏感,因为传感元件的输出经过专门设计,与磁场强度无关。这使设备对磁体变化,杂散磁场,气隙变化和离轴失准不太敏感。该传感器系列提供增量ABZ输出模式,这使得该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转2048脉冲/ 8192步,在十进制模式下,最大分辨率为每转2500脉冲/ 10000步。标准的I2C或SPI(3-Wire或4-Wrie)接口允许主机微控制器从MT6815读取14位绝对角度位置数据。还从12位DAC提供绝对角度位置作为PWM输出或与VDD成比例的线性模拟信号。

特点和优点

■基于先进的AMR传感技术,具有0°〜360°全范围角度传感

■非接触式角度测量

■独立的输出接口:I2C,SPI,模拟,ABZ,PWM和UVW

■增量式ABZ可编程二进制和十进制脉冲计数:32、48、64、128、256、512、1024、2048、100、200、500、1000、2000、2500

每周期脉冲

■ 14位核心分辨率

■ 12位DAC / PWM分辨率

■用户可编程的分辨率和零索引位置

■符合RoHS 2011/65 / EU

■ SOP-8或QFN-16封装

应用领域

■绝对线性位置传感器

■ BLDC电机控制

■机器人控制

■非接触式电位器

■电动工具

应用:伺服/步进电机等

零件编号说明

MT6815CT SOP-8封装,管装(100个/管)或卷带包装(3000个/卷)

角度检测编码

MT6815CT

 过去主流的步进电机都采用分辨率为1000线(ABZ输出)的光编码器来实现位置反馈。最近几年随着磁编码器性能的不断提升以及其远低于光编码器的成本,逐渐为广大厂商欢迎和接受。

 MT6815CT系列磁编码器芯片可提供包括ABZ在内的多种输出形式和丰富的分辨率(100线~2500线)选择。

 在步进电机中,推荐将磁铁通过非导磁材料连接在电机轴端,芯片对准磁铁置于PCB板上,并通过定位孔安装固定于电机上,经接口接插件将位置信号传输至控制器。

 由于ABZ输出是传统光编系统的特有输出模式,具有一定的局限性。对于全新的系统设计,有客户更倾向于使用I²C或者SPI通信接口来读取芯片内部的角度数据,以获取更高的数据分辨率和实时的绝对角度数据。
