MagnTek麦歌恩微电子MT6501油门踏板EGR阀霍尔元件

MagnTek麦歌恩微电子MT6501油门踏板EGR阀霍尔元件
浏览量:740 上传更新:2019-12-02

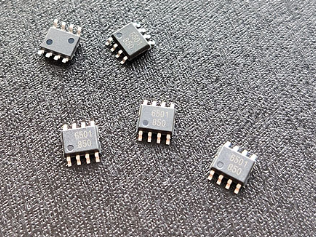

MagnTek麦歌恩微电子MT6501油门踏板EGR阀霍尔元件

MagnTek麦歌恩微电子旋转位置传感器MT6501是基于先进的AMR磁感应技术的IC。该传感器包含由磁场感应元件阵列形成的两个惠斯通电桥。 x-y传感器平面中的旋转磁场传递两个正弦波输出信号,指示传感器与磁场方向之间的夹角(α)。在xy平面的均匀场内,输出信号相对独立于z方向上的物理位置(气隙)。传感器仅对磁场方向敏感,因为传感元件的输出经过专门设计,与磁场强度无关。这使设备对磁体变化,杂散磁场,气隙变化和离轴失准不太敏感。该非接触式系统测量的是径向磁化的同轴磁体的绝对角度。特别适合非接触式电位器,转向角传感器等应用。

特点和优点

■基于先进的AMR传感技术,具有0°〜360°全范围角度传感

■非接触式角度测量

■可编程的测量范围

■可编程线性传递特性

■可选模拟量(比例),PWM(脉冲宽度调制)或开关输出(SWO)

■ 12位DAC / PWM分辨率

■ 1-Wire程序接口

■ 3-Wire SPI接口

■过电压和过电流保护

■单通道SOP-8和双通道

(冗余)符合TSSOP-16 RoHS标准

2011/65 / EU

应用领域

■绝对线性位置传感器

■方向盘位置传感器

■ EPS转向角传感器

■踏板位置传感器

■节气门位置传感器

■非接触式电位器

相关应用:EGR阀、电子油门踏板、节气门、旋钮换挡器等

megntek麦歌恩微电子油门踏板EGR阀MT6501

•芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成,随着平行于芯片表面的磁场的旋转,芯片会输出相应的角度信号。

EGR阀及EGR位置传感器

EGR阀(废气再循环阀)是汽车发动机的一个重要的控制部件,安装在进气管上。其作用是对进入进气歧管的废气量进行控制,使一定量的废气流入进气歧管进行再循环。

EGR位置传感器位于EGR阀的上部,一般使用角度传感器来检测EGR阀阀杆的上下移动位置,发动机ECU依据此信号确定阀门开度的大小。

EGR位置传感器工作原理

EGR阀阀杆上升,推动与之相连的滑动触点臂的位置发生变化,从而使滑动触点在滑动电阻上滑动,产生不同的电压信号,这个信号会传递到发动机控制ECU,发动机控制ECU 以此监视EGR阀的位置,确保阀门对ECU的指令作出正确的响应,从而调整和修正开启EGR阀开启时刻和占空比,精确控制再循环量的大小,以减小排放、改善性能。

MT6501模拟输出的高端应用,可以对输出线进行多点编程,得到多段曲线以实现不同位置的不同响应。
