megntek麦歌恩微电子MT3401-EN家电锁存霍尔元件

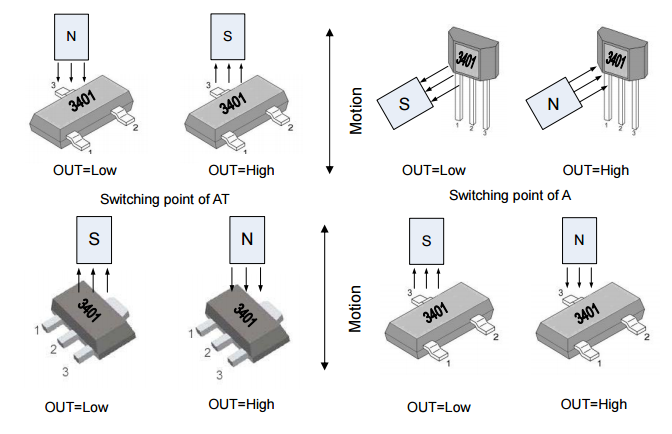

MT3401-EN是采用BCD技术生产的闩锁型霍尔效应传感器IC系列，具有高性能和高可靠性。该集成电路内部包括一个电压调节器，可在2.8V至24V的电源电压下运行，一个小信号放大器，具有动态失调消除功能的霍尔传感器，一个施密特触发器和一个具有过流保护功能的开漏输出。它采用温度补偿技术，使磁开关点在较宽的温度范围内保持稳定。其他关键功能，例如反向电源电压保护，输出过电流超过±6KV（HBM）的保护和ESD电平使该IC非常坚固且具有容错能力，这在要求苛刻的应用环境（例如汽车）中非常重要。其极低的工作电源电压2.8V，也使得外接电阻与电源引脚串联成为可能，从而为电源的高压瞬变提供了更大的保护。霍尔效应IC设计用于响应交替的南极和北极。当流量密度(B)大于操作点(BOP)时，输出被打开(低)。输出保持稳定，直到磁通密度（b）小于释放点（BRP），此时它关闭（高）。

MT3401-EN特点和优点

BCD技术

电磁开关类型：闩锁

宽工作电压范围：电源电压2.8〜24V

额定工作温度范围：-40〜℃150℃

高磁敏度

BOP = 24Gauss，BRP = -24Gauss（典型值）

高ESD等级

反向电源保护

过流保护

符合RoHS

2011/65 / EU

MT3401-EN应用领域

汽车，家电，工业

直流风扇，电动工具

磁性编码器

水流量传感器

MT3401-EN零件编号说明

MT3401A-ZH扁平TO-92包装，大包装（1000个/袋）

MT3401A-T-ZH扁平TO-92封装，径向引线，散装（1000个/袋）

MT3401AT-EN SOT-23包装，卷带包装（3000pcs / bag）

MT3401BT-EN SOT-89B包装，卷带包装（1000个/袋）

MT3401ET-ZH SOT-23（薄型）包装，卷带包装（3000pcs /袋）
