可调接近开关范围检测线性霍尔传感器-粤科源兴科技

可调接近开关范围检测线性霍尔传感器-粤科源兴科技
浏览量:199 上传更新:2020-06-23

可调接近开关范围检测线性霍尔传感器-粤科源兴科技

目前市场上的位置检测传感器普遍存在体积大、测量范围小、测量范围基本固定等缺点。它们不适用于直线驱动并联机构的极限位置检测。位置传感器可根据线性霍尔元件的探测范围进行更换。可调接近开关。该接近开关可将机械安装位置的微调转换为电气元件参数的调节,即通过调整电气元件的参数来实现传感器检测范围的调节,降低了对传感器安装精度的要求,便于实现并联机构对各分支杆初始极限的均匀调整。这个接近开关的外形尺寸很小。如有必要,检测开关的测量敏感元件ME3503可与测量电路分开使用,应用机构安装空间狭窄。经过一段时间的试用,该传感器工作可靠,效果良好。

接近开关使用线性霍尔元件ME3503ME3503电源电压DC5V,典型电源电流9mA,灵敏度1.30mV,G,带宽23KHz,输出阻抗50Q,静态输出电压典型值2.5V,噪声9OuV。它是深圳粤科源兴科技公司的产品,广泛应用于位置和速度检测。

可调接近开关范围检测线性霍尔传感器

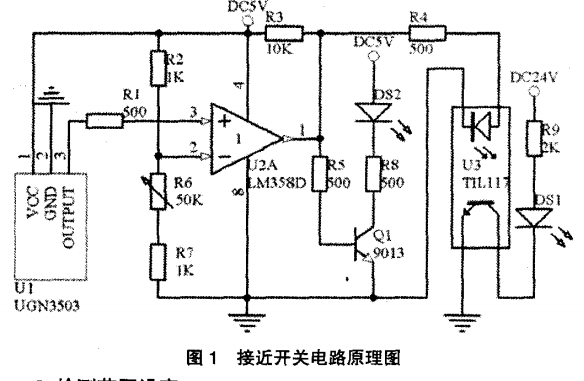

基于线性霍尔元件的检测范围可调接近开关电路原理图如图1所示。接近开关的测量敏感元件采用线性霍尔传感器ME3503,运动副的运动部分带动磁钢运动,霍尔元件固定在运动副的固定部分。当移动辅助运动部件驱动磁钢向霍尔元件移动时,它影响霍尔元件接收到的磁场的强度。霍尔元件感应磁钢磁场强度的变化,并改变输出引脚3的输出电压。用户设置与接近开关的检测范围相对应的电压阈值,并通过电压比较器将其与霍尔元件的输出电压进行比较。当移动的辅助运动部件将磁铁带到ME3503时,ME3503输出引脚的电压输出值增大,运算放大器的非逆变输入端子的输入电压V+增大。当V+大于用户设置的阈值V时,运算放大器输出偏转。,打开光电耦合器TILl17的发光二极管发光,使TILl17光电晶体管饱和,拉低fimi输出点电位,并输出有效信号。该系统采用运算放大器作为霍尔元件的输出电压和用户设定的检测范围的开环比较,提高了检测电路的输入阻抗和系统的响应速度。OCL的输出是通过将光耦与随后的电路(如与市场上常用的接近开关的输出相匹配的运动控制卡)隔离来实现的。
