水平尺在建筑和实验室等方面应用广泛,传统的气泡式水平尺简单易生产,但可观性差,难以看准。一些电子式水平尺结构复杂,成本高,不便宜于推广应用。利用摆式机构和两个线性霍尔传感器设计一种电子式水平检测尺,该水平尺灵敏度高,结构简单,便于制作。

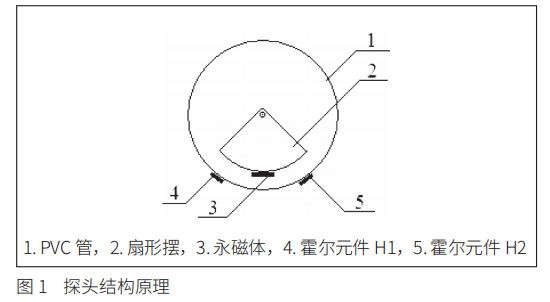

传感器探头采用直径为 23mm、长为 10mm 的 PVC 管制作骨架,采用厚为 0.5mm 的透明塑料制作盖板,在 PVC管圆心处安装转轴,在转轴上悬挂一个扇形摆,摆的底端粘贴一长方形永磁体,PVC 管的外面粘贴两个线性霍尔元件H1 和 H2,并接通 +4.5V 电源。当永磁体当霍尔元件处于

H1 和 H2 中间位置时,H1 和 H2 输出电压相同,当 PVC 管旋转让磁铁靠近 H1,H1 输出电压高于 H2,反之 H2 输出的电压高 H1。电子水平尺线性霍尔元件

采用一个仪表放大电路 AD620 对 H1 和 H2 输出的电压进行差动放大和阻抗变换,放大倍数设计为约 2 倍,电阻 R1 设计为 50kΩ, 线性霍尔元件 H1 和 H2 的输出连接到AD620 的引脚 2、3。AD620 的输出连接电压表,电压表的指针零位调整到表盘的中央,正电压输入时,指针向右偏转,负电压输入时,指针向左偏转。

利用两个线性霍尔元件产生差分霍尔电压,通过放大后输送给电压头,具有很高的灵敏度和可见度,可读性好,得到了广泛应用。
