TI美国德州仪器TMCS1100霍尔电流检测ic

TI美国德州仪器TMCS1100霍尔电流检测ic芯片

TMCS1100业界领先的零漂移霍尔效应电流传感器,可在 600V 系统中实现 1% 的精度


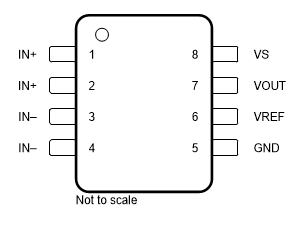

TMCS1100是电流隔离的霍尔效应电流传感器IC芯片,能够高精度,出色的线性度和温度稳定性进行直流或交流电流测量。低漂移,温度补偿信号链在整个器件温度范围内提供小于1%的满量程误差。

输入电流流经内部1.8mΩ导体,该导体会产生一个由集成霍尔效应传感器测量的磁场。这种结构简化了设计消除了外部集中器。低导体电阻将功率损耗和散热降至最低。固有的电绝缘可在电流路径和电路之间提供600V的使用寿命工作电压和3kVRMS的基本隔离。集成的电屏蔽可实现出色的共模抑制和瞬态抗扰度。

具有四个灵敏度选项,输出电压与输入电流成正比。固定的灵敏度使TMCS1100可使用3V至5.5V单电源供电,消除了比例误差,并改善了电源噪声抑制能力。当流入正极输入引脚时,电流极性被视为正极。 VREF输入引脚提供可变的零电流输出电压,从而实现双向或单向电流检测。

TMCS1100的最大电源电流为6 mA,所有灵敏度选项均在–40°C至+ 125°C的工作温度范围内指定。

TMCS1100特征

总误差:典型值±0.4%,最大值±0.9%,–40ºC至85ºC

灵敏度误差:±0.4%

失调误差:7 mA

失调漂移:0.04 mA /ºC

线性误差:0.05%

寿命和环境漂移:<±0.5%

3kVRMS隔离等级

稳定的600V使用寿命工作电压

双向和单向电流感测

外部参考电压

工作电源范围:3 V至5.5 V

信号带宽:80 kHz

多种灵敏度选项:

TMCS1100A1:50毫伏/安

TMCS1100A2:100毫伏/安

TMCS1100A3:200毫伏/安

TMCS1100A4:400毫伏/安

安全相关认证(计划中)

UL 1577组件识别计划

IEC / CB 62368-1

TMCS1100应用

电机和负载控制

逆变器和H桥电流测量

功率因数校正

过流保护

直流和交流电源监控

TMCS1100型号

产品

灵敏度

双向线性测量范围,VREF = VS / 2

单向线性测量范围,VREF = VGND

ΔVOUT / ΔIIN+, IN–

VS = 5 V

VS = 3.3 V

VS = 5 V

VS = 3.3 V

TMCS1100A1

50 mV/A

±46 A

±29 A

1 A to 96 A

1 A to 62 A

TMCS1100A2

100 mV/A

±23 A

±14.5 A

0.5 A to 48 A

0.5 A to 31 A

TMCS1100A3

200 mV/A

±11.5 A

±7.25 A

0.25 A to 24 A

0.25 A to 15.5 A

TMCS1100A4

400 mV/A

±5.75 A

--

0.125 A to 12 A

--
