ALLEGRO型号ACS714直流电流传感器ic芯片
网站首页 » 产品展示 » 霍尔元件 » ALLEGRO » ALLEGRO型号ACS714直流电流传感器ic芯片

ALLEGRO型号ACS714直流电流传感器ic芯片

ALLEGRO型号ACS714直流电流传感器ic芯片
浏览量:232 上传更新:2020-07-15
ALLEGRO型号ACS714直流电流传感器ic芯片

ALLEGRO型号ACS714直流电流传感器ic芯片

Allegro型号ACS714为汽车系统中的交流或直流电流传感提供经济、准确的解决方案。设备包允许客户轻松实施。典型应用包括电机控制、负载检测和管理、开关电源和过电流故障保护。该器件由一个精确的、低偏移的线性霍尔传感器电路组成,其铜导电路径位于芯片表面附近。通过铜导电路径的外加电流产生磁场,磁场由集成霍尔IC感应并转换成比例电压。磁信号和霍尔传感器的紧密精度优化了装置的精度。低偏置,斩波稳定BiCMOS霍尔集成电路提供了一个精确的比例电压,可以编程来提高封装的精度。当增加的电流流过初级铜传导路径(从引脚1和2到引脚3和4)时,该器件的输出具有正斜率(> VIOUT(Q)),该路径是用于电流检测的路径。该导电路径的内阻通常为1.2mΩ,功耗低。铜导体的厚度使装置能够承受高达5倍的过电流条件。导电路径的端子与传感器引线(针脚5至8)电气隔离。这使得ACS714电流传感器可用于需要电气隔离的应用中,而无需使用光隔离器或其他昂贵的隔离技术。 ACS714采用小型表面贴装SOIC8封装。引线框架镀有100%哑光锡,与标准无铅(Pb)印刷电路板组装工艺兼容。在内部,该设备是无铅的,除了倒装芯片高温铅基锡球(目前不受RoHS限制)。设备出厂前已经过全面校准。

ACS714特点和优点

▪低噪声模拟信号路径

▪设备带宽通过FILTER引脚设置

▪5μs输出上升时间,响应阶跃输入电流

▪80 kHz带宽

▪TA = 25°C时,总输出误差典型值为1.5%

▪小尺寸,薄型SOIC8封装

▪1.2mΩ内部导体电阻

▪从引脚1-4到引脚5-8的2.1 kVRMS最小隔离电压

▪5.0 V,单电源供电

▪66至185 mV / A的输出灵敏度

▪输出电压与交流或直流电流成比例

▪工厂调整精度

▪极稳定的输出失调电压

▪磁滞几乎为零

▪电源电压成比例输出

▪工作温度范围–40°C至150°C

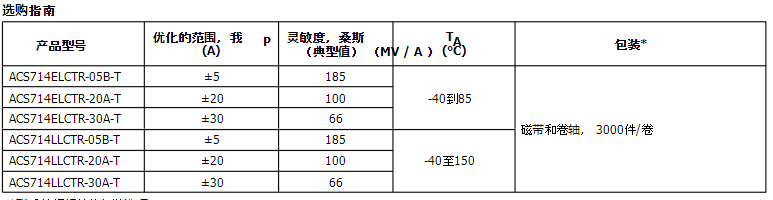

ACS714型号
