用在电流传感器中的霍尔效应传感器ic元件

霍尔电流通过传感器是磁敏传感器，具有精度高、响应工作时间快、可靠性高等教育优点，在轨道交通、工业逆变器及电力企业行业等领域技术应用广泛。 电流传感器经过磁电转换过程。 通电导体通过动作电流，在其影响的周围产生与该电流成比例的磁场，通过霍尔元件测定不同的磁场，可以得到与该磁场成比例的霍尔电位，通过测定霍尔电位的大小，可以间接地控制测定系统电流的大小。霍尔元件是霍尔电流传感器的核心器件之一，起着非常重要的作用。

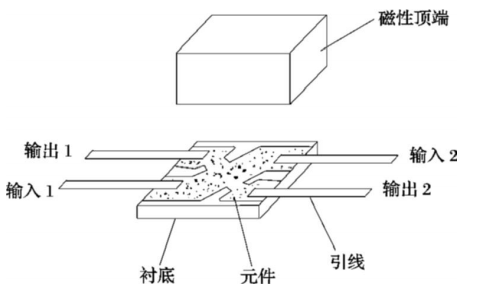

霍尔元件是由一个基板，十字形霍尔元件，和电极引线，以磁性材料的顶部和等。十字形霍尔传感器元件4 个端部的引线，有一对是电流通过输入端，另一对为霍尔电压进行输出端；铁磁体顶端起集中磁力线和提高工作元件具有灵敏度的作用，它的体积越来越大，元件的输出一个灵敏度要求越高。

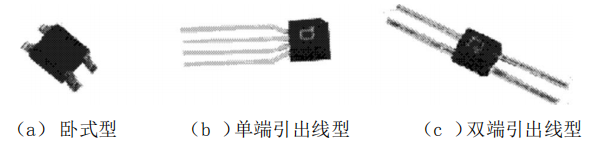

半导体材料Ge（锗），Si（硅），锑化铟（铟锑），砷化铟（砷化铟），在GaAs（砷化镓）等可以用来使霍尔元件，与InSb常用的GaAs。常用的霍尔传感器元件其外形设计结构有3种：单端引出一个线型、卧式型、双端引出一种线型

测量电流方向一定时，其感应的磁场方向一定。由霍尔效应可知，磁场方向一定的情况下霍尔输出只受霍尔电流Ic方向影响。而霍尔电流Ic方向除与电流输入端引脚定义连线有关外，还受霍尔元件朝向影响。测量电流方向与霍尔元件放置按图12 所示时，其霍尔输出电压端2脚电位高于4脚电位；在不改变电流方向，霍尔元件标识面位于引脚右侧时，其霍尔输出电压端2 脚电位低于4 脚电位。

测量电流方向与图相反，霍尔元件标识面在引脚左侧时，其霍尔输出电压端2 脚电位低于4 脚电位；不改变电流方向，霍尔元件标识面在霍尔引脚右侧时，其霍尔输出电压端2 脚电位高于4 脚电位。

电流传感器霍尔元件型号：

台产松术ME1495

台产松术ME1494

台产松术ME149E

台产松术ME1496
