    范围检测可调节非接触接近开关中用什么线性霍尔元件?

    2020-11-09 14:18:17 1551

    范围检测可调节非接触接近开关中用什么线性霍尔元件?

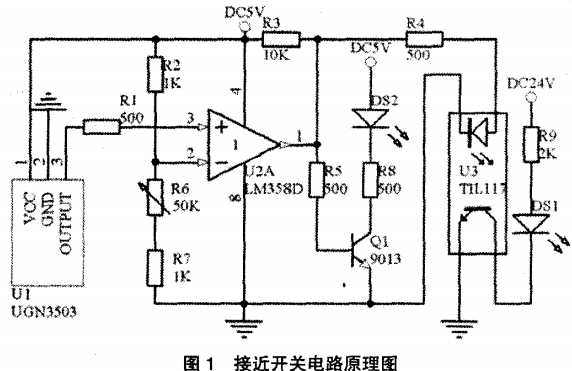

    霍尔器件是基于霍尔效应的磁传感器。 它们可以检测磁场及其变化,并可用于各种与磁场相关的场合。霍尔效应,是由科学家爱德文·霍尔在1879年发现的,是指在一块进行通电的半导体材料薄片上,加上和薄片结构表面形成垂直的磁场B,在薄片的横向比较两侧会出现这样一个工作电压。UN称为一个霍尔输出电压,电极C与电极d间通以工作进行电流I,电极a与电极b问取出使用霍尔传感器电压Ul。 霍尔电压UN与¨时间的磁场强度成正比。接近开关可以采用一种线性霍尔元件UGN3503。UGN3503供电系统电压DC5V,典型进行供电工作电流9mA,灵敏度1.30mV,G,带宽23KHz,输出输入阻抗50Q,静态数据输出一个电压使用典型值2.5V,噪声90uV。是美国Allegro公司的产品,可以广泛用于速度以及检测技术、不同位置等方面。接近开关霍尔元件电路图

    接近开关的测量数据敏感信息元素可以使用线性霍尔传感器UGN3503,移动副的移动电子部分驱动电磁钢的运动,霍尔元件固定在对的固定部分上。当移动副移动部件带动磁钢向霍尔元件方向移动时,影响霍尔元件所受磁场强度。霍尔元件感受到磁钢磁场强度的变化,改变输出端引脚3的输出电压。用户设定与接近开关检测范围相对应的电压阀值,通过电压比较器与霍尔元件的输出电压进行比较。当移动副移动部件带着磁钢向UGN3503靠近时,UGN3503输出引脚的电压输出值增加,运算放大器同相输入端输入电压V+增加,当V+大于用户设定阀值V一时,运算放大器输出发生偏转,光电耦合器TILl17的发光二极管正向导通发光,使得TILl17光敏三极管饱和,拉低fimit output点电位,输出有效信号。

    采用线性霍尔元件设计的非接触接近开关体积小较小、价格低廉 、检测范围可调 ,有广阔的市场前景。
