megntek麦歌恩微电子MT6701霍尔传感器磁性角度编码IC


麦歌恩微电子megntek旋转位置传感器MT6701是基于霍尔传感技术的IC。 x-y传感器平面中的旋转磁场传递两个正弦输出信号,指示传感器与磁场方向之间的夹角(α)。该传感器系列提供增量ABZ输出模式,这使得该芯片适合替代各种光学编码器。在二进制模式下,最大分辨率为每转1024脉冲/ 4096步。标准的SSI或I2C接口允许主机微控制器从MT6701读取14位绝对角度位置数据。绝对角度位置也可作为PWM输出或与12位DAC的VDD成比例的线性模拟信号提供。另外,PUSH输出指示MT6701和磁体之间的快速气隙变化,可用于实现非接触式按钮功能,在该功能中,可以按下旋钮将磁体移向MT6701。

麦歌恩微电子megntek旋转位置传感器MT6701采用差分霍尔盘设计霍尔磁性角度检测芯片可以更加完美消除来自外界任一方向的磁场干扰,,可实现角度分析检测二对成90°摆放的差分霍尔盘。它可以与直流无刷伺服,云台,遥控模型和人类关节,智能家电及相关的先进的电子旋钮场景相使用。

MT6701特点和优点

■基于霍尔感应技术,具有0°〜360°全方位角度感应

■独立的输出接口:Z轴上的I2C,SSI,ABZ,UVW,模拟/ PWM和按钮功能

■ 14位核心分辨率

■最高转速55,000 RPM

■输出传播延迟5 us

■增量ABZ分辨率1〜1024脉冲/转(PPR)用户可编程

■ UVW输出分辨率1〜16极对/每圈用户可编程

■符合RoHS标准2011/65 / EU

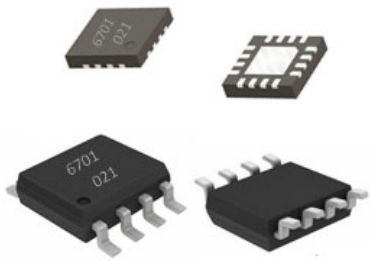

■ SOP-8和QFN-16封装

MT6701应用领域

■绝对线性位置传感器

■机器人控制

■非接触式旋钮

■非接触式电位器

■电动工具
