infineon英飞凌​TLV4961-1T锁存霍尔传感器IC

infineon英飞凌​TLV4961-1T锁存霍尔传感器IC
浏览量:424 上传更新:2019-04-29
infineon英飞凌​TLV4961-1T锁存霍尔传感器IC

infineon英飞凌TLV4961-1T面向消费者的高精度霍尔效应锁存器

TLV4961-1T TLV4961-1TA TLV4961-1TB

特征

•3.0 V至26 V工作电源电压

•使用非稳压电源进行操作

•输出过流和过热保护

•主动误差补偿

•磁阈值的高稳定性

•高ESD性能

•用于TLV4961-1TA的无铅无铅封装TO92S-3-1,用于TLV4961-1TB的TO92S3-2

目标应用

TLV4961-1T霍尔开关系列的目标应用是需要工作温度范围为-40°C至125°C的高精度霍尔锁的所有应用。 作为闩锁的磁特性和典型的±2 mT切换阈值使该设备特别适合与极轮一起用于索引计数应用,转子位置检测(如无刷直流电动机换向中的电流检测)以及白色家电或开/关检测。

功能块说明

斩波后的霍尔IC开关包括霍尔探头,偏置发生器,补偿电路,振荡器和输出晶体管。 偏置发生器为霍尔探头和有源电路提供电流。 补偿电路可稳定温度行为并减少技术变化的影响。 有源误差补偿(斩波技术)可消除信号路径中的偏移以及模制和焊接过程以及封装中的其他热应力对霍尔探头产生的机械应力的影响。 斩波测量原理与阈值发生器和比较器一起确保了高精度和温度稳定的磁阈值。 输出晶体管具有集成的过流和过热保护。

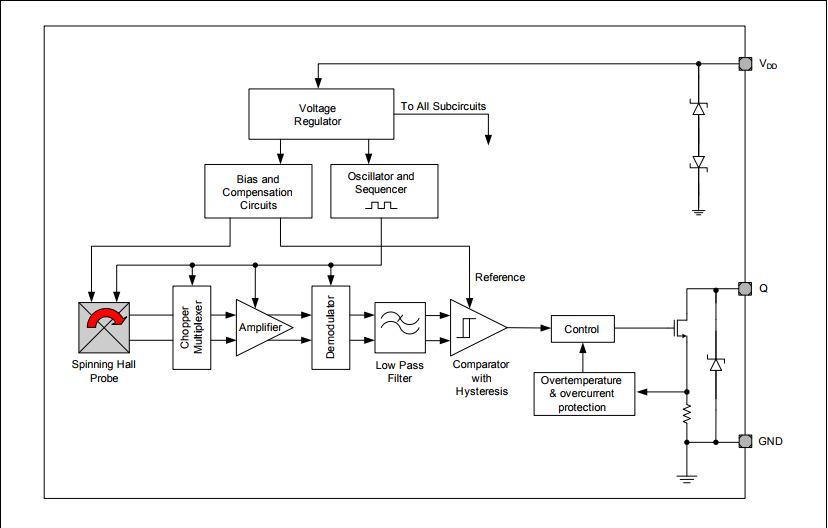

功能框图TLV4961-1T

功能块说明

斩波后的霍尔IC开关包括霍尔探头,偏置发生器,补偿电路,振荡器和输出晶体管。 偏置发生器为霍尔探头和有源电路提供电流。 补偿电路可稳定温度行为并减少技术变化的影响。 有源误差补偿(斩波技术)可消除信号路径中的偏移以及模制和焊接过程以及封装中的其他热应力对霍尔探头产生的机械应力的影响。 斩波测量原理与阈值发生器和比较器一起确保了高精度和温度稳定的磁阈值。 输出晶体管具有集成的过流和过热保护。
