infineon英飞凌TLV4961-1M霍尔效应传感器IC

infineon英飞凌TLV4961-1M霍尔效应传感器IC
浏览量:550 上传更新:2019-04-29
infineon英飞凌TLV4961-1M霍尔效应传感器IC

infineon英飞凌TLV4961-1M高精度消费类霍尔效应锁存器

特征

•3.0 V至32 V工作电源电压

•使用非稳压电源进行操作

•反极性保护(-18 V)

•无需外部电阻即可达到42 V的过压能力

•输出过流和过热保护

•主动误差补偿

•磁阈值的高稳定性

•低抖动(典型值为0.35μs)

•高ESD性能

•小型SMD封装PG-SOT23-3-15(TLV4961-1M)

目标应用

TLV4961-1M的目标应用是要求工作温度范围为-40°C至85°C的高精度霍尔开关的所有应用。其出色的电源电压范围为3.0 V至32 V,具有过压能力(例如负载突降),最高可达42 V,无需外部电阻,使其非常适合汽车和工业应用。作为锁存器的磁性能和典型的±2 mT的开关阈值使该器件特别适合与极轮一起用于索引计数应用,例如电源关闭和车窗升降器。

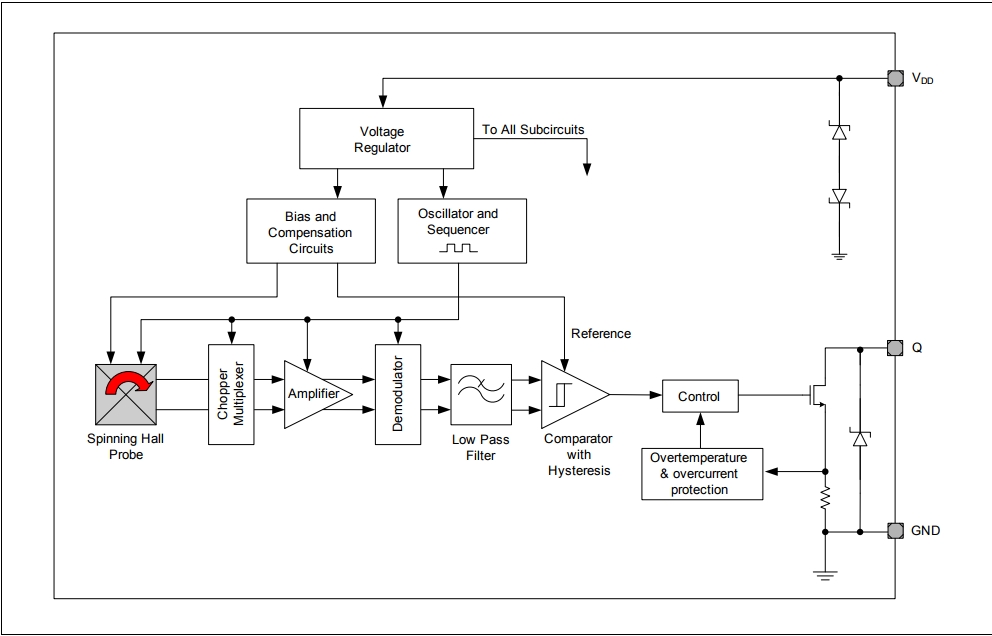

功能块说明

斩波后的霍尔IC开关包括霍尔探头,偏置发生器,补偿电路,振荡器和输出晶体管。

偏置发生器为霍尔探头和有源电路提供电流。 补偿电路可稳定温度行为并减少技术变化的影响。 有源误差补偿(斩波技术)可消除信号路径中的偏移以及模制和焊接过程以及封装中的其他热应力对霍尔探头产生的机械应力的影响。 斩波测量原理与阈值发生器和比较器一起确保了高精度和温度稳定的磁阈值。 输出晶体管具有集成的过流和过热保护。
