SEIKO精工S-5716系列两极/单极霍尔效应开关IC
网站首页 » 产品展示 » 霍尔元件 » 精工SEIKO » SEIKO精工S-5716系列两极/单极霍尔效应开关IC

SEIKO精工S-5716系列两极/单极霍尔效应开关IC

SEIKO精工S-5716系列两极/单极霍尔效应开关IC
浏览量:754 上传更新:2019-11-14
SEIKO精工S-5716系列两极/单极霍尔效应开关IC

两极 / 单极检测型 霍尔效应开关IC

SEIKO精工S-5716系列是采用CMOS技术开发的高精度霍尔IC,电流消耗低,当S-5716系列检测到磁通密度的强度水平时,输出电压会发生变化。 将S-5716系列与磁铁配合使用可以检测各种设备的开/关,通过使用小型SOT-23-3封装或超小型SNT-4A封装可以实现高密度安装。 S-5716系列具有高精度的磁特性,可以使与磁铁组合的系统中的操作分散更小。

 极性检测*1 : 检测两极、检测S极、检测N极

 磁性检测逻辑*1 : 动态 "L"、动态 "H"

 输出方式*1 : N沟道开路漏极输出、CMOS输出

 电源电压范围 : VDD = 2.7 V ~ 5.5 V

 工作温度范围 : Ta =-40°C ~ +85°C

 无铅 (Sn 100%)、无卤素

封装  SOT-23-3和SNT-4A

磁性灵敏度

  • Bop = 1.8 mT (典型值)

  • Bop = 3.0 mT (典型值)

  • Bop = 3.4 mT (典型值)

  • Bop = 4.5 mT (典型值)

  • Bop = 7.0 mT (典型值)

驱动周期(消耗电流)

  • 检测两极:

  •  tcycle = 50.50 ms (4 µA) (典型值)

  • 检测S极、N极:

  •  tcycle = 50.85 ms (2.6 µA) (典型值)

应用领域

便携式游戏机

家用电器

房屋设备

工业设备

SEIKO精工S-5716 SOT-23-3封装

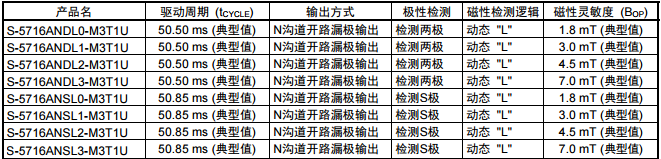

N沟道开路漏极输出产品

S-5716ANDL0-M3T1U                S-5716ANDL1-M3T1U

S-5716ANDL2-M3T1U                S-5716ANDL3-M3T1U

S-5716ANSL0-M3T1U                S-5716ANSL1-M3T1U

S-5716ANSL2-M3T1U                S-5716ANSL3-M3T1U

SEIKO精工S-5716SOT-23-3封装型号

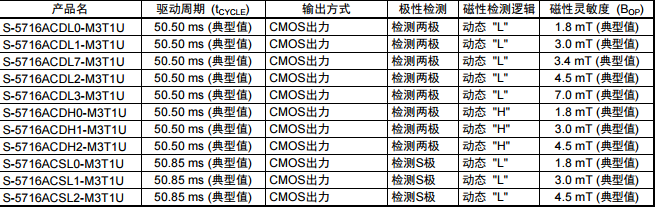

CMOS输出产品

S-5716ACDL0-M3T1U                   S-5716ACDL1-M3T1U

S-5716ACDL7-M3T1U                   S-5716ACDL2-M3T1U

S-5716ACDH0-M3T1U                   S-5716ACDH1-M3T1U

S-5716ACDL3-M3T1U                   S-5716ACDH2-M3T1U

S-5716ACSL0-M3T1U                   S-5716ACSL1-M3T1U

S-5716ACSL2-M3T1U

SEIKO精工S-5716SOT-23-3封装型号

SEIKO精工S-5716  SNT-4A封装

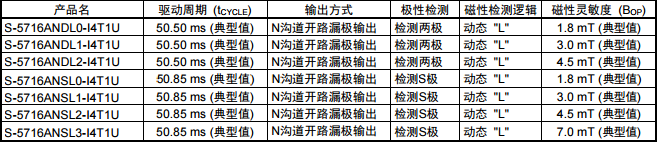

N沟道开路漏极输出产品

S-5716ANDL0-I4T1U                S-5716ANDL1-I4T1U

S-5716ANDL2-I4T1U                S-5716ANSL0-I4T1U

S-5716ANSL1-I4T1U                S-5716ANSL2-I4T1U

S-5716ANSL3-I4T1U

SEIKO精工S-5716  SNT-4A封装型号

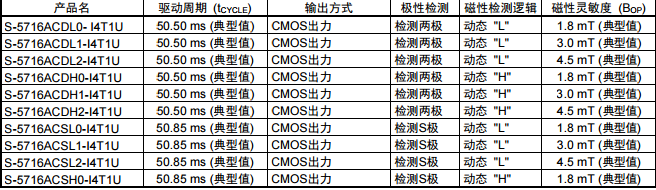

CMOS输出产品

S-5716ACDL0- I4T1U                 S-5716ACDL1-I4T1U

S-5716ACDL2-I4T1U                  S-5716ACDH0-I4T1U

S-5716ACDH2-I4T1U                 S-5716ACDH1-I4T1U

S-5716ACSL0-I4T1U                  S-5716ACSL2-I4T1U

S-5716ACSH0-I4T1U                  S-5716ACSL1-I4T1U

SEIKO精工S-5716  SNT-4A封装型号
