SEIKO精工S-5715系列设备开关旋转状态检测两极/单极检测型hall霍尔效应开关IC

SEIKO精工S-5715系列是采用CMOS技术开发的高精度霍尔IC，具有高速/中速检测和低电流消耗的功能.S-5715系列检测磁通密度的强度水平时，输出电压会发生变化。 将S-5715系列与磁铁配合使用可以检测各种设备的打开/关闭和旋转状态。通过使用小型SOT-23-3或超小型SNT-4A封装，可以进行高密度安装。 由于具有高精度的磁特性，S-5715系列可以使与磁体结合使用的系统中的操作分散变小。

极性检测*1 : 检测两极、检测S极、检测N极

 磁性检测逻辑*1 : 动态 "L"、动态 "H"

 输出方式*1 : N沟道开路漏极输出、CMOS输出

 磁性灵敏度 : BOP = 3.0 mT (典型值)

 电源电压范围Vdd = 2.7 V ~ 5.5 V

 工作温度范围Ta = －40°C ~ +85°C

 无铅 (Sn 100%)、无卤素*2

 封装 SOT-23-3和SNT-4A

应用领域

便携式游戏机

家用电器

房屋设备

工业设备

驱动周期(消耗电流)

• 检测两极:

• 　tcycle = 0.10 ms (1400 µA) (典型值)

• 　tcycle = 0.90 ms (155 µA) (典型值)

• 　tcycle = 5.70 ms (26 µA) (典型值)

• 检测S极､N极:

• 　tcycle = 0.05 ms (1400 µA) (典型值)

• 　tcycle = 1.25 ms (60 µA) (典型值)

• 　tcycle = 6.05 ms (13 µA) (典型值)

应用领域

便携式游戏机

家用电器

房屋设备

工业设备

SEIKO精工S-5715 SOT-23-3

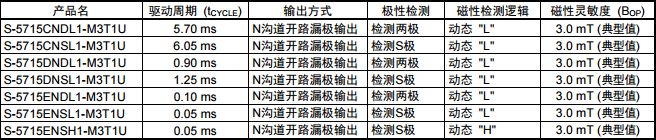

N沟道开路漏极输出产品

S-5715CNDL1-M3T1U                     S-5715CNSL1-M3T1U

S-5715DNDL1-M3T1U                     S-5715DNSL1-M3T1U

S-5715ENDL1-M3T1U                     S-5715ENSL1-M3T1U

S-5715ENSH1-M3T1U

CMOS输出产品

S-5715CCDL1-M3T1U              S-5715CCSL1-M3T1U

S-5715DCDL1-M3T1U              S-5715DCSL1-M3T1U

S-5715ECDL1-M3T1U              S-5715ECSL1-M3T1U

SEIKO精工S-5715 SNT-4A

N沟道开路漏极输出产品

S-5715CNDL1-I4T1U          S-5715CNSL1-I4T1U

S-5715CNNL1-I4T1U          S-5715DNDL1-I4T1U

S-5715DNSL1-I4T1U          S-5715ENDL1-I4T1U

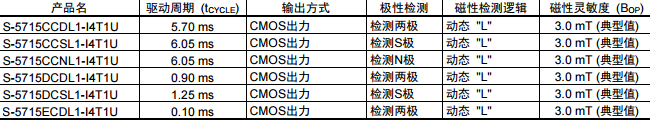

CMOS输出产品

S-5715CCDL1-I4T1U                  S-5715CCSL1-I4T1U

S-5715CCNL1-I4T1U                  S-5715DCDL1-I4T1U

S-5715DCSL1-I4T1U                  S-5715ECDL1-I4T1U
