SEIKO精工S-5743系列霍尔效应IC

SEIKO精工S-5743系列霍尔效应IC
浏览量:259 上传更新:2019-11-16
SEIKO精工S-5743系列霍尔效应IC

高耐压 高速 交变检测型 霍尔效应IC

SEIKO精工S-5743系列是由CMOS技术开发的高精度霍尔效应锁存IC,可在高温和高耐压下工作。SEIKO精工S-5743检测到磁通密度的强度水平和极性变化时,输出电压就会发生变化。 将此IC与磁铁配合使用,可以检测各种设备的旋转状态,该IC包括输出电流限制电路。使用小型SOT-23-3S封装可以实现高密度安装。 磁特性,该IC使用户能够减少系统中的操作偏差。

• 极性检测 : 交变检测

• 输出逻辑 : 检测S极时VOUT = "L"

                 检测S极时VOUT = "H"

• 输出方式 : N沟道开路漏极输出

• 输出延迟时间 : tD = 8.0 μs (典型值)

• 电源电压范围 : VDD = 2.7 V ~ 26.0 V

• 内置稳压器

• 内置输出电流限制电路

• 工作温度范围 : Ta = −40°C ~ +125°C

• 无铅 (Sn 100%)、无卤素

•封装 SOT-23-3S

• 磁性灵敏度:

 BOP = 0.5 mT (典型值)

 BOP = 1.5 mT (典型值)

 BOP = 2.2 mT (典型值)

 BOP = 3.0 mT (典型值)

• 斩波频率 : fC = 500 kHz (典型值)

应用领域

•电动工具

•家电

•直流无刷电机

•房屋设备

•工业设备

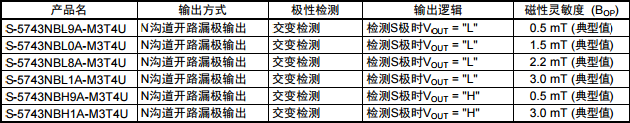

S-5743型号

S-5743NBL9A-M3T4U             S-5743NBL0A-M3T4U

S-5743NBL8A-M3T4U             S-5743NBL1A-M3T4U

S-5743NBH9A-M3T4U             S-5743NBH1A-M3T4U

SEIKO精工S-5743系列霍尔效应IC型号SEIKO精工S-5743系列霍尔效应IC型号构成
