SEIKO精工S-5741系列霍尔效应IC
网站首页 » 产品展示 » 霍尔元件 » 精工SEIKO » SEIKO精工S-5741系列霍尔效应IC

SEIKO精工S-5741系列霍尔效应IC

SEIKO精工S-5741系列霍尔效应IC
浏览量:337 上传更新:2019-11-16
SEIKO精工S-5741系列霍尔效应IC

工作温度125°c 高耐压 高速 交变检测型 霍尔效应IC

SEIKO精工S-5741系列是霍尔效应IC。采用CMOS工艺研制出的高压电阻、高速检测和高精度磁特性交替检测。通过检测磁束密度和极性发生变化,从而使输出电压发生变化。通过与磁铁的结合,可以检测出各种设备的翻转情况。SEIKO精工S-5741系列还具有输出电流限制电路。由于sot-23-3s封装体积小,可以实现高密度安装。它还具有高精度的磁性能,可获得与磁体结合的机械结构的工作偏差变少。

 极性检测 : 交变检测

 输出逻辑: 检测S极时VOUT = "L" 检测S极时VOUT = "H"

 输出方式: N沟道开路漏极输出  N沟道驱动器

 内置上拉电阻

 斩波频率 : fC = 500 kHz (典型值)

 输出延迟时间 : tD = 8.0 s (典型值)

 电源电压范围 : VDD = 3.5 V ~ 26.0 V

 内置稳压器

 内置输出电流限制电路

 工作温度范围 : Ta = -40°C ~ +125°C

 无铅 (Sn 100%)、无卤素

 封装SOT-23-3S

 磁性灵敏度*1 : BOP = 1.8 mT (典型值)

                        BOP = 3.0 mT (典型值)

                        BOP = 6.0 mT (典型值)

用途

家用电器产品

DC无刷电动机

住宅设备

各种产业设备

S-5741系列型号

S-5741NBL0B-M3T4U              S-5741NBL1B-M3T4U

S-5741NBL2B-M3T4U              S-5741RBL0B-M3T4U

S-5741RBL1B-M3T4U              S-5741RBL2B-M3T4U

S-5741RBH0B-M3T4U              S-5741RBH1B-M3T4U

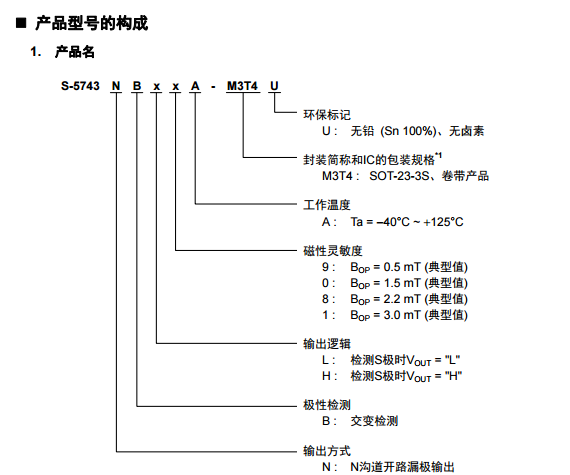

SEIKO精工S-5741系列霍尔效应IC型号
