ALLEGRO型号UGN3503线性霍尔hall齿轮传感器ic芯片

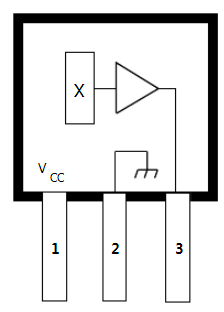

UGN3503LT、UGN3503U和UGN3503UA霍尔效应传感器可精确跟踪磁通密度的微小变化，磁通密度通常太小，无法操作霍尔效应开关。作为运动探测器、齿轮传感器和接近探测器，它们是用于机械事件的磁驱动反射镜。作为电磁铁的敏感监测仪，它们能有效地测量系统性能，而系统负载可忽略不计，并能隔离污染和噪声环境。每个霍尔效应集成电路包括霍尔敏感元件、线性放大器和射极跟随器输出级。通过将霍尔单元和放大器放在一个芯片上，可以将处理小模拟信号的问题降到最低。三种封装样式为大多数应用提供了磁性优化的封装。封装后缀“LT”是用于表面贴装应用的小型SOT-89/TO243AA晶体管封装；后缀“U”是微型三引线塑料SIP，后缀“UA”是三引线超微型SIP。所有设备的额定温度为-20°C至+85°C。

UGN3503特征

■非常敏感

■对23 kHz的平坦响应

■低噪音输出

■4.5 V至6 V操作

■磁优化包装

UGN3503绝对最大额定值

电源电压，VCC ................................ 8 V

磁通密度，B .........无限

工作温度范围，

TA .................................. -20°C至+ 85°C

储存温度范围

TS .................................... -65°C至+ 150°C
