美国ALLEGRO型号A1359霍尔元件

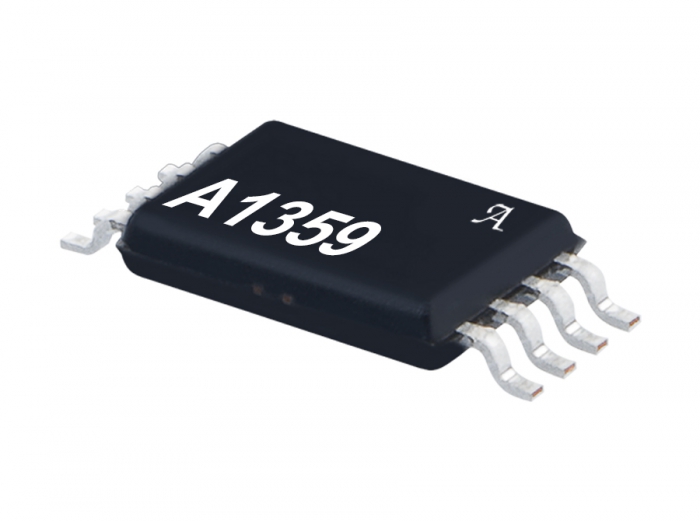

A1359LLETR-T线性位置传感器    8-lead,TSSOP

美国ALLEGRO型号A1359:工厂编程的双输出线性霍尔效应传感器IC,具有模拟和脉冲宽度调制输出

线性输出霍尔效应传感器的新应用,例如位移和角位置,需要高精度和冗余输出。Allegro A1359可编程线性霍尔效应传感器IC专为实现这两个目标而设计。该线性器件的特性使其非常适用于要求高精度的汽车和工业应用,该温度稳定器件可在-40°C至150°C的扩展温度范围内工作。

通过Allegro工厂的可编程性增强器件的精度,以优化器件灵敏度,静态电压输出(QVO:无磁场输出)和特定应用或电路的静态占空比(QD)。通过在Allegro线路末端测试中编程灵敏度和QVO / QD的温度系数,A1359还可在整个工作温度范围内实现优化性能。该比例式霍尔效应传感器IC提供模拟电压和具有占空比的PWM信号,其与施加的磁场成比例。

每个BiCMOS单片电路都集成了霍尔元件,温度补偿电路,以降低霍尔元件的固有灵敏度漂移,小信号高增益放大器,钳位低阻抗输出级和专有的动态偏移消除技术。

A1359采用8触点表面贴装TSSOP(后缀LE),不含铅(Pb),采用100%雾锡电镀引脚框架。

主要特点

  • 双跟踪输出:模拟电压输出和脉冲宽度调制(PWM)输出

  • 匹配的模拟和PWM输出使用户能够检测各种输出错误情况

  • 工厂编程的偏移,灵敏度和极性

  • Allegro®编程的灵敏度温度系数(TC)和QVO / QD温度系数可提高精度

  • 高速斩波方案可最大限度地降低整个温度范围内的静态电压输出(QVO)漂移

  • 温度稳定的QVO和灵敏度

  • 输出电压钳位提供短路诊断功能

  • 宽环境温度范围:-40°C至150°C

  • 免受机械压力

  • 针对严格的汽车应用提高EMC性能

  • A1359LLETR-RP-T A1359LLETR-T
