    磁体设置接口问题霍尔开关磁体应用

    一、测量磁场

    利用霍尔器件检测磁场的方法非常简单。霍尔器件由于只对垂直于霍尔片表面的磁感应强度敏感,所以制作成各种形式的探头并放置在被测磁场中。因此,磁路必须垂直于器件的表面,并可由带电后的输出电压获得所测磁场的磁感应强度。若不是垂直的,应计算其垂直分量,以方便计算被测磁场的磁感应强度。此外,霍尔开关的尺寸较小,可以进行多点测量,通过计算机进行数据分析,得到磁场的分布状态,还可以测量狭缝和孔内的磁场。

    二、工作磁体的设置

    磁场作为位置信息的载体和传感对象运动时,一般使用永磁钢来产生工作磁场。例如,一个5×4×2。5(Mm3)Nd-Fe-BⅡ型磁钢,其磁极表面可获得约2300高斯的磁感应强度。在气隙中,霍尔开关感应的强度会跟随距离的增加而迅速减少。为确保霍尔器件,特别是霍尔开关器件的稳定运行,应用当中首位考虑到有效工作气隙的精准长度。计算总有效工作气隙时,应从霍尔开关外部开始。包装好的霍尔开关中,霍尔开关的深度在产品明细中将给出。

    因为霍尔开关需要工作电源,所以在用于位置传感或运动时,通常会使被检测物体与磁铁一起运作,将霍尔开关固定在工作系统的合适位置,用它来检测工作磁场,然后从检测结果中提取检测到的信息。

    工作磁铁和霍尔装置之间的运动模式是:(A)移动;(B)横向和;(C)旋转;(D)。1所示,其中的teag是总有效工作气隙。

    霍尔开关磁体运动

                 这图显示的是霍尔开关磁体运动

    在中断模式下,工作磁铁和霍尔器件相对固定,间隙适当,移动工作部分采用软磁(如软铁)片。当散热片进入间隙时,作用在霍尔器件上的磁力线被部分或全部阻塞,以调节工作磁场。将感测的运动信息添加到选项卡中。该方法具有较高的检测精度。在125摄氏度的温度范围内,机翼位置的重复精度可达到50微米。

    霍尔开关背面磁体

                            这图显示的是霍尔开关背面磁体

    工作磁体也可以固定在霍尔器件的背面(外壳上没有标记的一侧),从而检测到的铁磁物体(例如钢齿轮)在它们附近通过,并且特殊的标记(例如,齿、凸缘、凹口等)。)对所述对象进行检测以获得所述对象的运动参数。

    三、与外电路的接口

    霍尔开关电路的输出级通常是开集极NPN晶体管,其使用与任何类似NPN开关相同的规则。输出管末端,漏电流和传输很小,一般只有少量NA,小到几乎可以忽略不计,其电源电压与输出电压相近,但最大电源电压不得超过击穿电压输出管的电压(即规格表中规定的极限)电压)。当输出管打开时,输出短路到公共线。所以必须连接一个负载电阻器,电阻器,以限制流过管子的电流,使其不能超过最大的允许值(通常为20毫安),以避免出现破损输出管。当输出电流较大时,管的饱和电压降也会增大。用户应该特别注意,只有这个电压与你想要控制的电路的截止电压(或逻辑“零”)兼容。

    以LED接口为例,对负载电阻的选择进行了估算。如果IO为20 mA(霍尔电路输出管允许吸入的最大电流),则发光二极管的正向电压降Vled为1.4V。当电源电压Vcc为12V时,所需负载电阻的电阻值最接近标准电阻560Ω。因此,可以将560_电阻作为负载电阻。

    霍尔开关

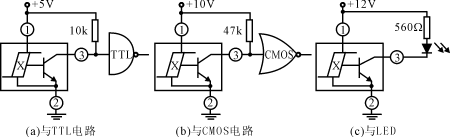

    4霍尔开关电路,5电路的接口:(A)与TTL电路;(B)与CMOS电路;(C)与LED;和(D)和晶闸管。

    霍尔开关电路图

    霍尔开关电路图


    霍尔开关电路的接口图

    霍尔开关电路的接口图

    估计与这些电路连接所需的负载电阻的电阻的方法与公式(4)的方法相同。如果控制电路所需的电流大于20毫安,则可以将电流放大器间接插入霍尔开关电路和控制电路中。在霍尔器件开关中所需电流大于20 毫安,即可间接引入霍尔开关电路与电路之间的电流放大器。

    霍尔器件具有很快的开关效应。典型的上升和下降时间在400ns以内,优于任何机械开关。
