美国ALLEGRO型号A4919驱动器

美国ALLEGRO型号A4919：带集成稳压器的三相MOSFET驱动器

A4919是一款三相控制器，适用于n通道外部功率MOSFET。

独特的电荷泵稳压器可提供全（> 10V）栅极驱动，适用于低至7V的电池电压，并允许A4919在低至5.5V的栅极驱动下工作。自举电容器用于提供n沟道MOSFET所需的上述电池电源电压。

为三相桥中的六个功率MOSFET中的每一个提供一个逻辑电平输入，允许电动机以由外部控制器定义的任何换向方案驱动。通过集成的交叉控制保护功率MOSFET免受交叉传导。每个FET上的独立漏极 - 源电压监视器提供电源相短路和短路接地检测。短路故障，电源欠压和芯片过温情况由单个漏极开路故障输出指示。

产品型号采用低压差（LDO）稳压器，可为外部电路提供5.0V或3.3V电源。提供5.0V输出的那些通过'-5'部件号后缀和3.3V除'-3'来区分。

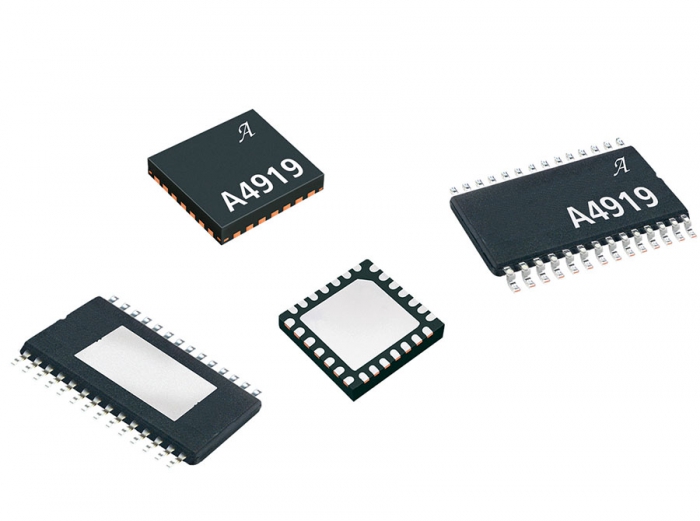

A4919采用28引脚TSSOP电源封装，带有裸露导热垫（封装型LP）以及带有裸露导热垫（封装类型ET）的28引脚QFN，将于2018年3月上市。两种封装均为提供无铅（Pb）版本，100％雾锡电镀引脚框架（后缀-T）。

主要特点

• 用于n沟道MOSFET的高电流三相栅极驱动

• 每个MOSFET的单独输入/控制

• 5.5V至50V电源电压范围

• 可选的稳压逻辑电源电压输出（3V和5V）

• 电机相短路供电和短路接地检测

• 欠压，过温监控器

• 交叉传导保护

• 低电流睡眠模式
