melexis迈来芯MLX90333游戏手柄霍尔效应位置传感器IC元件

melexis迈来芯MLX90333是Tria⊗is®位置传感器，能够通过测量和处理磁通量密度矢量的3个空间分量（即BX，BY和BZ）来感应在其周围移动的任何磁体。水平分量（BX和BY）通过集成的电磁集中器（IMC）进行感测，而垂直分量（BZ）通过常规的霍尔板进行感测。 MLX90333具有非接触式位置传感器模式，适用于旋转位置传感器（通轴磁体），线性行程位置传感器（与设备表面平行的磁体位移）和3D /“操纵杆”位置传感器。最终将处理后的位置信息报告为比例模拟输出或PWM（脉冲宽度调制）信号。在3D /“操纵杆”模式下，该设备具有2个独立的输出。还可以使用3引脚SPI（串行接口）模式将位置信息传输到主机控制器。输出传输特性是完全可编程的（例如，偏移，增益，钳位电平，线性，热漂移，滤波，范围...），以通过线路末端校准来满足任何特定要求。 Melexis编程单元PTC-04仅通过连接器端子（VDD-VSS-OUT）进行通信和校准。

MLX90333特点和优点

绝对3D位置传感器

简单而坚固的磁性设计

Tria⊗is®霍尔技术

可编程线性传递特性（Alpha，Beta）

可选模拟（比例），PWM，串行协议

12位角分辨率-10位角热精度

40位ID号

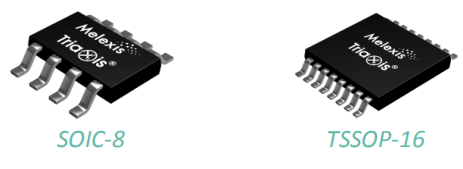

单芯片–符合RoHS的SOIC-8封装

双芯片（完全冗余）–符合RoHS的TSSOP-16封装

MLX90333应用领域

3D位置传感器

游戏杆

4向滚动键

游戏手柄

人机界面设备

线性位置传感器

MLX90333型号

MLX90333KDC-BCT-000-RETR-ND            MLX90333KDC-BCT-000-RECT-ND

MLX90333KDC-BCT-000-REDKR-ND          MLX90333SDC-BCH-000-TU-ND

MLX90333EDC-BCH-000-TU-ND            MLX90333KDC-BCH-000-TU-ND

MLX90333KDC-BCT-000-TU-ND            MLX90333EGO-BCH-000-TU-ND

MLX90333KGO-BCH-000-TU-ND            MLX90333EDC-BCH-100-TU-ND

MLX90333EDC-BCT-000-SP-ND            MLX90333LGO-BCH-100-TU-ND

MLX90333EGO-BCT-000-SP-ND            MLX90333SDC-BCH-000-RE-ND

MLX90333EDC-BCT-000-RE-ND            MLX90333EDC-BCH-000-RE-ND

MLX90333EDC-BCH-100-RE-ND            MLX90333KDC-BCH-100-RE-ND

MLX90333LDC-BCH-000-RE-ND            MLX90333KDC-BCH-000-RE-ND

MLX90333LDC-BCH-100-RE-ND            MLX90333KDC-BCH-100-TU-ND

MLX90333LDC-BCH-000-TU-ND            MLX90333SDC-BCH-000-SP-ND

MLX90333EDC-BCH-000-SP-ND            MLX90333EDC-BCH-100-SP-ND

MLX90333KDC-BCH-000-SP-ND            MLX90333KDC-BCT-000-SP-ND

MLX90333KDC-BCH-100-SP-ND            MLX90333LDC-BCH-000-SP-ND

MLX90333LDC-BCH-100-SP-ND            MLX90333LDC-BCT-000-SP-ND

MLX90333EDC-BCT-000-TU-ND            MLX90333LDC-BCH-100-TU-ND

MLX90333EGO-BCT-000-RE-ND            MLX90333EGO-BCH-000-RE-ND

MLX90333EGO-BCH-100-RE-ND            MLX90333EGO-BCT-000-TU-ND

MLX90333EGO-BCH-100-TU-ND            MLX90333KGO-BCH-100-RE-ND

MLX90333KGO-BCT-000-RE-ND            MLX90333KGO-BCH-000-RE-ND

MLX90333LGO-BCH-000-RE-ND            MLX90333LGO-BCH-100-RE-ND

MLX90333KGO-BCH-100-TU-ND            MLX90333KGO-BCT-000-TU-ND

MLX90333LGO-BCH-000-TU-ND            MLX90333LGO-BCH-000-SP-ND

MLX90333LGO-BCH-100-SP-ND            MLX90333LGO-BCT-000-SP-ND

MLX90333EGO-BCH-000-SP-ND            MLX90333EGO-BCH-100-SP-ND

MLX90333KGO-BCH-000-SP-ND            MLX90333KGO-BCT-000-SP-ND

MLX90333KGO-BCH-100-SP-ND            MLX90333LDC-BCH-ND

MLX90333LGO-BCH-001-RE-ND            MLX90333LGO-BCH-001-TU-ND
