TI德州仪器DRV5033-Q1霍尔元件开关

TI德州仪器DRV5033-Q1器件是斩波稳定的霍尔传感器，具有用于磁性传感应用的数字全极性开关输出。 DRV5033-Q1器件可以使用2.7至38 V的电源电压供电，并且可以连续承受–22 V的反向电池条件。请注意，当大约–22至2.4 V的VCC（相对于GND）施加电压时，DRV5033-Q1设备将无法工作。此外，该霍尔元件可在瞬态持续时间内承受高达40 V的电压。

磁场极性定义如下：包装标记侧附近的南极是正磁场。靠近包装标记侧的北极是负磁场。

全极配置允许霍尔传感器对南极或北极做出响应。任一极性的强磁场都将导致输出拉低（工作点，BOP），而弱磁场将导致输出释放（释放点，BRP）。在操作点和释放点之间包含迟滞，因此磁场噪声不会意外触发输出。

OUT引脚上需要一个外部上拉电阻。 OUT引脚可以上拉至VCC或其他电源。这样可以更轻松地与控制器电路接口。

DRV5033-Q1特性

数字全极开关霍尔传感器

符合汽车类应用的 AEC-Q100 标准

1 级：TA = –40 至 125°C

0 级：TA = –40 至 150°C

出色的温度稳定性

在温度范围内 BOP ±10%

多种灵敏度选项 (BOP/BRP)：

±3.5/±2mT

±6.9/±3.5mT

检测南北磁场

支持宽电压范围

2.7V 至 38V

无需外部稳压器

开漏输出（30mA 灌电流）

35µs 快速上电时间

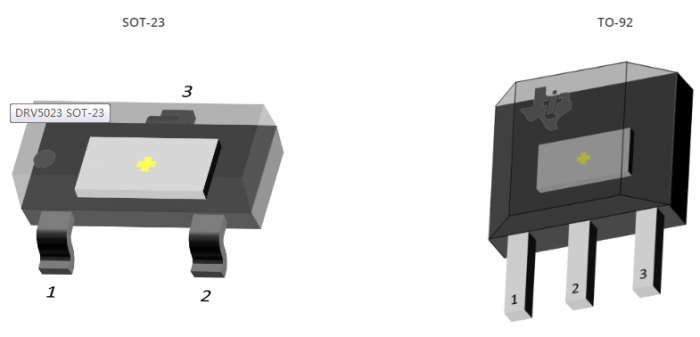

小型封装尺寸

表面贴装 3 引脚小外形尺寸晶体管 (SOT)-23 (DBZ)

2.92mm × 2.37mm

插入式 3 引脚 TO-92 (LPG)

4.00mm × 3.15mm

保护 特性

反向电源保护（高达 -22V）

支持高达 40V 抛负载

输出短路保护

输出电流限制

电池输出短路保护

DRV5033-Q1应用

对接检测

门开关检测

接近感测

阀定位

脉冲计数

DRV5033AJEDBZRQ1                       DRV5033AJEDBZTQ1                       DRV5033AJELPGMQ1

DRV5033AJELPGQ1                       DRV5033AJQDBZRQ1                       DRV5033AJQLPGMQ1

DRV5033AJQDBZTQ1                       DRV5033FAEDBZRQ1                       DRV5033AJQLPGQ1
