在可穿戴设备、机器人导航和虚拟现实等应用中，精确的姿态估计和运动跟踪离不开高质量的多轴传感器。分立陀螺仪、加速度计和磁力计的组合方案往往面临同步性能差、占板面积大、融合算法复杂等问题。TDK InvenSense推出的ICM-20948将3轴陀螺仪、3轴加速度计和3轴磁力计集成于单一芯片，并内置强大的数字运动处理器(DMP)，以紧凑的封装提供完整的9自由度运动感知能力，是各类运动追踪与导航应用的理想选择。

作为TDK InvenSense授权代理商，深圳市粤科源兴科技有限公司为您带来ICM-20948的深度产品介绍，并提供大量原装现货，助力您的运动检测方案快速落地。

一、产品概述

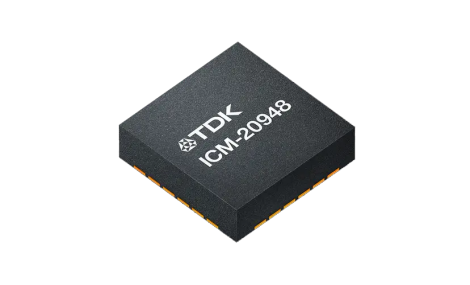

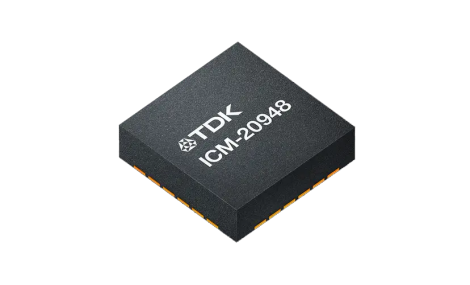

ICM-20948是一款低功耗、高性能的9轴运动传感器，属于TDK InvenSense广受好评的MPU系列升级产品。它在一个4mm×4mm的QFN封装内集成了三轴MEMS陀螺仪、三轴MEMS加速度计和三轴霍尔效应磁力计，并提供高达16位的ADC输出。与传统的分立式九轴方案相比，ICM-20948通过内部精密时序同步，消除了传感器之间数据时间戳不对齐的问题，显著提升了多轴融合姿态角的解算精度。

芯片内置强大的DMP（数字运动处理器），可执行复杂的传感器融合算法，如姿态计算、步数统计和手势识别，直接输出四元数或欧拉角，从而大幅减轻主控MCU的计算负载。其通信接口支持最高7MHz的I²C和24MHz的SPI，提供灵活的连接选项。

关键特性一览：

• 9轴集成：三轴陀螺仪+三轴加速度计+三轴磁力计，提供完整的绝对方向信息

• 内置DMP：支持6轴/9轴数据融合，直接输出姿态四元数、航向角和重力向量

• 宽量程：陀螺仪±250/500/1000/2000dps，加速度计±2/4/8/16g，磁力计±4900μT

• 高精度：陀螺仪噪声低至0.015dps/√Hz，加速度计噪声230μg/√Hz

• 低功耗：9轴融合模式下仅1.8mA，待机模式最低5μA

• 小封装：4mm×4mm×1.1mm QFN-24，方便微型化设计

• 丰富的内置功能：计步器、运动检测、倾斜检测、自由落体检测等

二、工作原理

ICM-20948内部集成了三个独立的MEMS传感器和一个ASIC处理单元。

加速度计与陀螺仪：两者基于MEMS微机械结构。加速度计通过差分电容检测质量块在X/Y/Z轴方向的线性加速度，可感知重力、运动和倾斜。陀螺仪利用科里奥利效应，检测绕各轴的旋转角速率。芯片对两路传感器数据在内部完成时间同步，并通过16位ADC转换为数字信号。

磁力计：基于霍尔效应原理，检测地球磁场在三个轴上的分量强度，测量范围达±4900μT，远高于地磁场典型强度（约50μT），确保在强磁场环境下不会饱和，为电子罗盘提供可靠的绝对方向基准。

数字运动处理器（DMP）：DMP是ICM-20948最突出的特性之一。它可以直接读取加速度计、陀螺仪和磁力计的原始数据，运行InvenSense优化的姿态融合算法，输出四元数、欧拉角、旋转矩阵等高层信息。这意味着主控CPU无需消耗资源进行复杂的Madgwick或互补滤波运算，即可直接获取设备准确的姿态和航向。DMP还支持事件检测，如自由落体、屏幕翻转等，可在不唤醒主控的情况下实现低功耗手势识别。

所有数据通过SPI或I²C接口输出，配有4KB的FIFO缓冲区，允许批量读取并降低主控轮询频率，从而优化系统功耗。

三、详细技术参数

四、核心应用场景

1. 可穿戴设备与运动追踪

智能手表、运动手环和健康监测设备对体积和功耗极为敏感。ICM-20948将9轴传感器集成于指甲盖大小的封装中，省去多颗芯片的布局空间，同时内置DMP可直接输出步数、运动状态和姿态角度，无需主控参与复杂运算，使可穿戴产品在获得精准的运动数据的同时，显著延长电池续航。

2. 无人机与机器人导航

在无人机航向控制和机器人室内定位中，单纯的6轴IMU会因陀螺仪零点漂移而导致航向随时间发散。ICM-20948内置磁力计提供绝对地磁方向基准，配合DMP输出的融合航向角，可以实现稳定而准确的航向估计。4KB FIFO批量读取特性有助于在多传感器系统中协调数据流，减轻飞控MCU的实时压力。

3. 虚拟现实与增强现实（VR/AR）

VR头显和AR眼镜需要极低延迟的头部姿态追踪，以避免眩晕和图像撕裂。ICM-20948的DMP可以高达200Hz的速率输出姿态四元数，直接驱动3D渲染引擎进行视角更新。极低的陀螺仪噪声和加速度计漂移保证了微小头部运动的平滑跟踪，提供沉浸式体验。

4. 智能手机与平板电脑

手机中的相机防抖、游戏旋转矢量传感器（游戏手柄）、屏幕自动旋转和增强现实应用，都依赖于精确的多轴运动数据。ICM-20948满足Android操作系统的传感器HAL要求，内置DMP可直接提供6轴或9轴融合数据，符合GMS认证设备的标准。

5. 工业及农业物联网

在工程机械姿态监测、高精度农业机械的自动转向系统以及物流追踪设备中，ICM-20948的宽温工作范围（-40°C至+85°C）和坚固的MEMS结构可承受恶劣的户外使用环境。内置磁力计为车辆或机械提供绝对方向基准，结合DMP输出的欧拉角，实现全天候姿态感知。

五、FAQ 常见问题解答

Q1：ICM-20948与MPU-9250有什么区别？能否直接替换？

ICM-20948是MPU-9250的升级产品，主要改进如下：

• DMP性能增强：ICM-20948的DMP支持更复杂的9轴融合算法，融合姿态角输出更稳定；

• 磁力计测量范围：MPU-9250的磁力计量程较小（约±4800μT），ICM-20948达到±4900μT，在强磁场下不易饱和；

• 功耗更低：同等工作模式下，ICM-20948功耗更低；

• 封装尺寸：ICM-20948采用4mm×4mm QFN封装，与MPU-9250的3mm×3mm封装引脚不兼容，不可直接替换，需修改PCB布局。

Q2：DMP输出的姿态数据是否需要额外校准？

ICM-20948的DMP输出已经过内部校准（出厂校准陀螺仪和加速度计的偏置）。但磁力计容易受到外部硬铁和软铁干扰影响，因此在获得稳定航向角之前，通常需要对磁力计进行校准（8字旋转校准等）。DMP支持外接校准后的磁力计数据输入，或者由主控MCU通过配置内部寄存器输入补偿系数进行在线补偿。

Q3：9轴融合和6轴融合（关闭磁力计）在功耗上有多大差别？

使用DMP进行9轴融合时，芯片总功耗约为1.8mA。如果仅启用6轴融合（加速度计+陀螺仪），关闭磁力计通道，功耗可以降低至约1.3mA。在不需要绝对航向的应用中，关闭磁力计是延长电池寿命的有效方式。

Q4：ICM-20948支持哪些开发工具和软件资源？

TDK InvenSense提供官方的MotionSensor SDK和Motion Driver，包含驱动源码、校准库和图形化评估工具。此外，主流MCU/MPU平台（如STM32、ESP32、Raspberry Pi）的开源社区均有丰富的驱动支持和项目示例，便于快速开发。

Q5：如何选择I²C和SPI接口？两种模式有何区别？

• I²C：仅需两根数据线，适合IO紧张、多个从设备的场景，最大速率7MHz，适合传感器数据率不高的应用；

• SPI：四线制接口，最大速率可达24MHz，适合需要高速读取传感器数据（如无人机高速控制环路）的应用。
  建议在高速且需要频繁读取传感器数据的场合使用SPI，普通可穿戴和手机应用使用I²C即可。

Q6：ICM-20948的供货情况如何？

深圳市粤科源兴科技有限公司是TDK InvenSense授权代理商，长期稳定供应ICM-20948原厂正品，目前该型号拥有充足的现货库存。我们可提供样片测试、DMP融合算法集成建议和传感器选型等技术支持，欢迎随时联系我们获取最新报价和技术资料。
